基于STM32F103R8T6的数字式量度继电器设计与应用

域值 延时时间s 起动超时 ---- 2.0 √ 2036 欠载报警 70％ 2.0 √ 2041 欠载脱扣 50％ 5.0 √ 5049 阻塞报警 200％ 1.0 √ 1043 阻塞脱扣 250％ 3.0 √ 3037 不平衡报警 20％ 10.0 √ 10033 不平衡脱扣 30％ 5.0 √ 5042 断相报警 ---- 0.5 √ 545 断相脱扣 ---- 15.0 √ 15036 速断 ---- ---- √ 47     其中各项功能的延时时间是可任意设定的，报警和脱扣是2个独立的继电器输出。由上图可以看出，动作时间的误差都在±50ms以内。

4 产品特点

ASJ系列数字式量度继电器在结构上采用DIN35mm导轨安装式和96mm×48mm外型嵌入安装式两种方式。该为数字式继电器，实时采样三相交流电量、采用真有效值的计算方法，在较宽的频率范围内实现了较高精度的测量。集成有多种保护功能，仅需简单选择即可实现保护的投入或退出、报警或跳闸；精度高、功耗小、动作快、返回系数高、无抖动。本产品集低压电测仪表功能和量度继电器功能于一体，是传统的静态继电器的理想替代方案。产品符合GB/T 14598量度继电器的相关标准和GB/T 22264安装式数字显示电测量仪表中的相关标准。

按功能可分为电流、电压、频率等多种类型，主要技术指标见表3。                                         表3 类型 型号 主要功能 通用指标 电流 ASJ10-AI3/C 欠载、阻塞（定时限）、不平衡、断相、过载（反时限）、速断 污染等级2级 防护等级IP54 安装类别III级 电压 ASJ10-AV3/C 过压、欠压、不平衡 频率 ASJ10-F/C 过频、欠频



5 应用案例

ASJ系列量度继电器因其具有很宽的频率测量范围(20Hz～70Hz内都能准确测量)，较高的测量精度及多种保护功能集于一体的特点，已经广泛应用于多种场合。

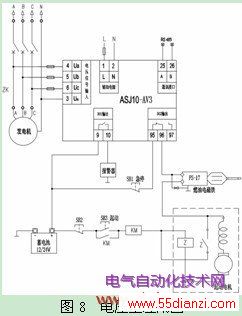

图8为本产品应用于某柴油发电机上用于对柴油发电机的欠、过压进行保护的图。由于柴油发电机的输出电压与其转速有关，因此要求测量柴油发电机输出电压的装置具有较宽的频率测量范围，在本应用案例中，柴油发电机的欠压点为230VAC（对应23Hz），额定460VAC（对应50Hz），过压点530VAC（对应55Hz），而采用的ASJ10-AV3电压型量度继电器的测量频率范围为20Hz～70Hz，在此频率范围内，能够准确测量出电压值，完全能够满足此场合的使用要求。其工作流程为：ASJ10-AV3测量柴油发电机组的输出电压，并将此电压与预先设定的欠压、过压值进行比较，一旦出现测量值超出限值，则进入故障延时，延时时间到但故障状态未解除则报警或脱扣继电器动作，发出告警信号或直接停掉柴油发电机，从而起到保护柴油发电机稳定运行的作用。

    图9为本产品应用于电动机上用于对电动机运行过程中出现的各种故障进行保护的图。在电动机运行中，常出现的故障主要有过载和断相，而对过载的保护又分为定时限、反时限、速断等多种。在本应用案例中，ASJ10-AI3能够提供欠载、过载（定时限、反时限、速断）、不平衡、断相等多种保护功能。其工作流程为：ASJ10-AI3测量电动机供电电路中的电流值，并将此电流值与预先设定的值进行比较，一旦出现测量值超出限值，则进入故障延时，延时时间到但故障状态未解除则报警或脱扣继电器动作，发出告警信号或断开接触器KM使电动机停止运行，从而起到保护电动机的作用。



6结语

ASJ系列数字式量度继电器采用先进的设计方案，能够针对不同的使用场合提供多种保护方式，产品稳定可靠，是静态模拟继电器的理想替代产品。
