ARCM系列电气火灾监控探测器的设计和应用

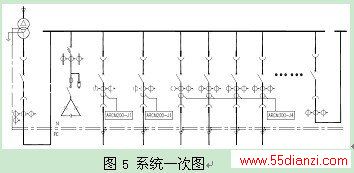

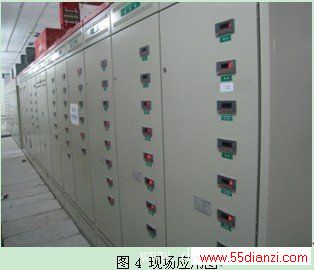

配电柜内，各个回路电缆的A、B、C、N线穿过剩余电流互感器，PE线不穿过剩余电流互感器。       在这个项目中主要用于检测剩余电流、温度以及485通讯组网。现场系统网络结构：现场设备层——网络通讯层——站控管理层。也即是：先将现场智能设备接入就地的Modbus总线，再将Modbus总线通过串口设备联网服务器转换成TCP/IP以太网与监控主机进行数据交换，最终由方便管理人员通过监测系统软件了解及掌握现场状况，并进行实时监测。               常见故障分析 1接线错误引发的误动作或拒动作  ARCM200/300主要应用于0.4kV TT 和 TN-S ，TN-C-S交流系统中，电力系统有一点直接接地,系统中性线(N线)和保护线(PE线)必须分开，且N线不能重复接地.   该类产品装置的接线必须正确，接线错误可能导致装置报警误动作，也可能导致拒动作。接线前应分清电网系统中的相线、N线、PE线。相线及N线必须一同穿过剩余电流互感器，PE线不能穿过互感器。例如，在系统中，如N线未与相线一起穿过互感器，一旦三相不平衡，即发生误动作，互感器后方的N线与其他回路的N线连接或接地，或后方的相线与其他之路的同相相线连接，接通负载时，也会造成误动作。   很多项目中，在系统试运行时出现剩余电流值过大而出现报警，很大一部分均是由此类情况造成。如PE线同N线及相线一起穿过互感器，会造成探测器拒动作。   解决方法：排查互感器下方接线错误情况，查看系统中PE线与N线是否严格区分开来。   2由于接线问题以外引发的动作 (1)绝缘恶化。线路对地绝缘被破坏，导致有剩余电流产生超过报警阈值，探测器报警。     解决方法：该类情况，确实有隐患存在，应当尽快检修故障线路，防患于“未燃”。   (2)大型设备启动。大型设备启动瞬时，存在对地泄漏电流，引起装置报警动作。 解决方法：为防止该类情况误动作发生, 应将探测装置的脱扣时间增大。   (3)负载侧正常剩余电流超过探测器动作电流设定值。 解决方法：根据现场实际情况，正确设置动作电流大小。 动作电流值的确定，往往要根据现场回路后负载的正常剩余电流的值来确定。实际应用的电力系统，不同回路的正常剩余电流往往是不同的。例如，探测器动作电流值设定为100mA，一般像台式计算机正常的剩余电流为3～4mA,如果后面接几十台计算机,并带有其他一些设备，则有可能引发误动作，所以可使用增大动作电流值的办法解决该类问题。   (4).分级保护应用原则。系统应用中常有分级保护，常见2～3级，上下级的选择性原则： 动作电流方面，上级设备的设置必须最少是下级设备的两倍； 脱扣时间方面，上级设备的延迟时间应大于下一级剩余电流保护装置的动作时间，且动作时间差不得小于0.2s。   3装置使用不当造成的误动作或不动作 使用ARCM200/300探测器时，剩余电流互感器型号选择不正确或调换使用其他厂家生产的互感器，温度传感器，可能会造成探测器误动作或不动作，甚至装置仪器的损坏。   信号线接入必须严格按照探测器接线图接线，否则会造成装置不能工作。剩余电流互感器安装固定必须牢固可靠，互感器信号需使用屏蔽双绞线，传输长度不能超过3m。     六、结束语 江苏安科瑞有限公司的ARCM200/300可以实时监测配电系统剩余电流，温度等信息，通过ModBus总线组建电气火灾监控系统，能够及时、可靠地给海心沙场馆运行维护工程师提供准确信息，杜绝电气火灾的发生，为亚运保驾护航。
    如有兴趣，可索取详细资料，请联系：
江苏安科瑞电器制造有限公司
地址：江苏江阴南闸东盟工业园区东盟路5号
技术支持：周菁 13861486009 0510-86179969
邮编：214405   邮箱：zhoujing0031@163.com
传真：0510-86179975
