按照国家对电能计量的相关要求，本系统对耗电量进行分项计量，包括：
1）照明插座用电：为建筑物主要功能区域的照明、插座等室内设备用电。主要包括建筑物内的照明和插座用电、应急照明用电、室外景观照明用电等。
2）空调用电：主要包括冷热站用电、空调末端用电。
3）动力用电：主要包括电梯用电、水泵用电、通风机用电等。
4）特殊用电：主要包括信息中心、洗衣房、厨房餐厅、游泳池、健身房或者其他特殊用电。
3.2功能
前台人机交互界面
设计适合客户要求的交互界面；标准图元库，方便调用组合；实时数据采集和显示；数据信息的自动逻辑计算和处理；设备参数远程更改设定；合、分闸状态显示和强制操作。
曲线及报表管理设置
客户要求的电参量的趋势曲线；正/反向有/无功电度的历史趋势；设计满足客户需求的各种报表；自动生成电能计量的日、月、年报表；可根据常用的MS Excel设置模板并生成相应报表，使用户轻松使用；查询任意时刻报表、显示并打印。
后台数据库管理
应用广泛的数据库软件如Access、MSSQL；建立开放式、网络化数据库；存储指定年限或所有的数据信息；软件系统实现的动态链接库；实时数据信息更新安全可靠；支持C/S、B/S方式，实现数据远传。
多级权限用户管理
密码登录后台，保证设置安全；高权限对低权限管理，分级操作，各权限均具修改密码功能。
通讯管理设置
各串口自主配置，操作方便；不同设备的通讯协议选择；通讯波特率自主选择；系统根据选择结果自动对该前置机某端口所连各设备进行统一的遥控配置。
网络功能
双机热备功能，支持双机、双网、双设备等冗余，并采用热备份的形式确保系统稳定可靠的运行，配置简单、方便。网络上任意一台机器可指定为I/O服务器（即前置机），网络上的其他机器可方便地从该机器上获取数据。
3.3软件界面

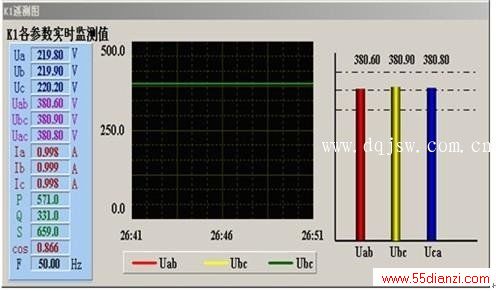

数据采集
可采集和处理电力系统常用的各种遥测量、遥信量、脉冲量等。如：遥测量：电压、电流、有功、无功等；遥信量：开关状态、刀闸位置、保护动作信号、事故跳闸总信号、预告信号等；脉冲量：电度量、周波、时间量、设备参数、保护定值等；非电量：温度、压力、湿度、火灾报警、防盗报警等。

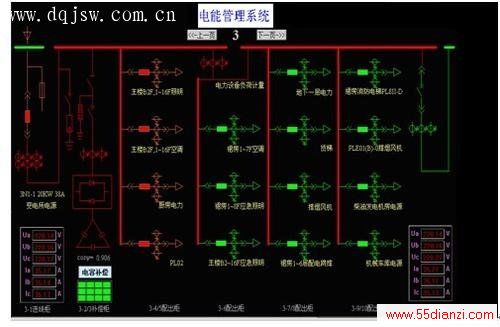

主界面显示
可根据现场的设备安装情况及布局将其用图形界面形象的表示出来，图为低压系统的配电 图 。

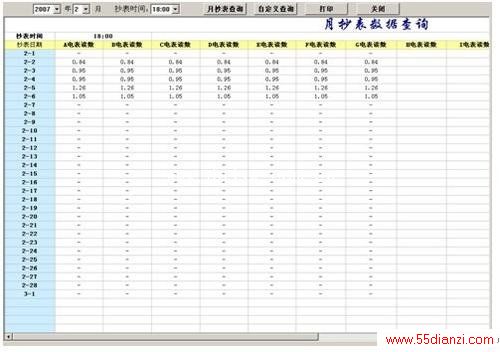

月抄表数据的查询
显示某个月的电表数据，可进行自定义查询，打印输出。
4 能源管理表计的选型方案
4.1 高压回路或低压进线回路选ACR330ELH仪表
该表为电能质量分析仪表，主要功能有：LCD显示、全电参量测量（U、I、P、Q、PF、F、S）；四象限电能计量、复费率电能统计；THDu，THDi、2-31次各次谐波分量；电压波峰系数、电话波形因子、电流K系数、电压与电流不平衡度计算；电网电压电流正、负、零序分量（含负序电流）测量；4DI+3DO（DO3做过压、欠压、过流、不平衡报警）；RS485通讯接口、Modbus协议或DL/T645规约。外形尺寸：120×120mm，开孔尺寸：108×108mm。适用于高压重要回路或低压进线柜，见图.
图1 ACR330ELH电力仪表
4.2 低压联络或出线回路选ACR220EL电力仪表
该表主要功能有：LCD显示、全电参量测量（U、I、P、Q、PF、F）；四象限电能计量、复费率电能统计、最大需量统计；4DI+2DO；RS485通讯接口、Modbus协议。外形尺寸：96×96mm，开孔尺寸：88×88mm。适用于低压联络柜、出线柜，见图2。
图2 ACR220EL电力仪表
4.3 动力柜、照明箱选ACR120EL电力仪表或导轨式电表
ACR120EL电力仪表主要功能有：LCD显示、全电参量测量（U、I、P、Q、PF、F）；四象限电能计量、复费率电能统计、最大需量统计；2DI+2DO；RS485通讯接口、Modbus协议。外形尺寸：开孔尺寸80×80mm，开孔尺寸72×72mm。适用于动力柜，见图3。
DTSD1352导轨式电表主要功能：LCD显示、全电参量测量（U、I、P、Q、PF、F、S）；四象限电能计量、复费率电能统计、最大需量统计；电流规格1.5(6)A、5(20)A、10(40)A、20(80)A可选、RS485通讯接口、Modbus协议或DL/T 645规约可选。外形尺寸：126×89×74mm，7模数。适用于动力柜，见图4。
