采用BL6523A计量芯片的智能电表方案

　　h.有功功率和视在功率测量，直接读取相关寄存器(WATT(0A)，VA(0B))。

　　4.BL6523A的校准及初始化过程

　　第一步，MCU上电，延时等待400Ms；第二步，对BL6523A的写寄存器的初始值依次写入，完成参数设置及芯片初始化。校准过程包括了A通道有功校准、B通道有功校准、电流电压有效值校准、有功功率校准、视在功率校准等。

　　BL6 5 2 3A正常工作过程：第一、保证BL6532A初始化过程的正确性。第二、读取BL6523A的有用信息。第三、监控BL6523A的工作状态，一般监控效验寄存器CHKSUM的正确性。

　　BL6523A的校表过程如图4所示。

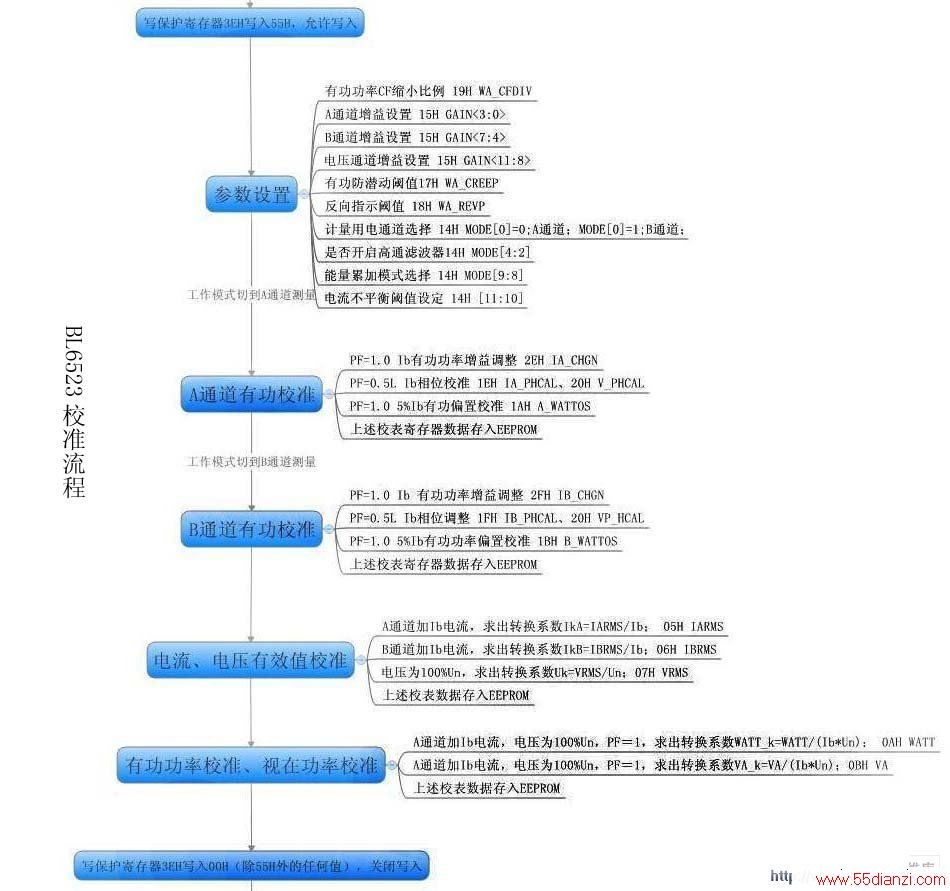

图4：BL6523初始化及校准过程。

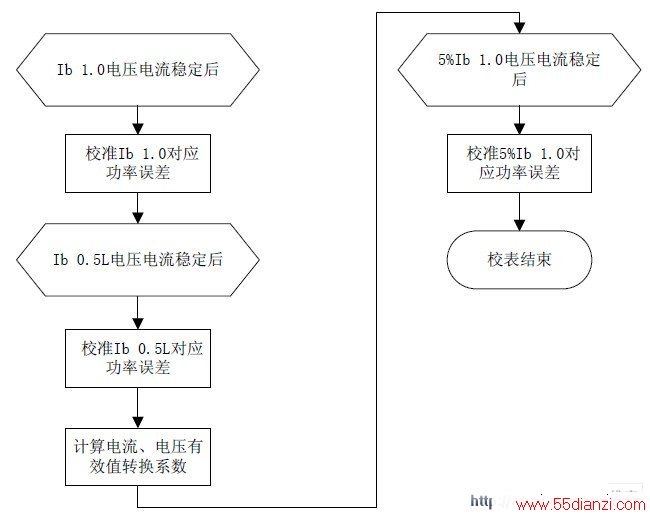

图5：BL6523A 快速校表流程。

　　5. BL6523使用中需注意的问题

　　(1)PCB板的地线布置对电磁干扰的防范很重要；(2)输入模拟信号尽量平行对称；(3)晶振的放置位置不要靠近PCB板边。

　　电表整体性能测试结果

　　电表的误差从测试及实际使用数据看，计量精度完全满足要求。1.电表能在0.5~1.3Un范围内准确测量输入电压值。2.测量电流：输入电压220V，使用锰铜测量能在50mA~ 100A 的范围内准确测量，使用互感器方式，可以在10mA~100A的范围内准确测量。3.测量功率：从最大22,000W到最小测量功率在启动电流状态下的4.4W能准确测量。4.测量功率因数：输入电压220V，功率因数能从Imax(最大电流)到工作电流在200mA被准确测量。5.通过测试，BL6523A对于EMC的抗干扰能力无论是带负载或空载情况下都很强。

　　结论

　　通过系统设计，验证了BL6523A完全符合国家电网公司的新一代智能电表的要求标准，其优异的性能、优秀的抗干扰性使硬件设计变得简单可靠，软件设计沿用通用的接口方式，便于电表应用工程师的程序设计。此外，BL6523A还可以用于其他工业电气测量和民用电气测量领域。
