3.3 系统软件流程

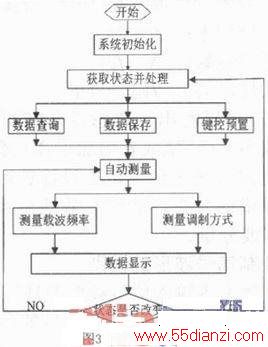

系统上电后，STM32执行自动扫频程序，不断调整MC13135的第一本振，直到检测MC13135的第9脚输出的频率为455kHz停止扫频。扫频停止后系统进入信号分析流程。系统软件流程图如图3所示。
4 实验结果及分析
4.1 技术指标
(1)高频信号分析仪能够自动扫描、捕捉、分析和识别通信信号，载波工作频率范围：15～50MHz;
(2)自动测量通信信号的输入信号载波频率和调制信号频率，测量值的准确度优于2%;
(3)自动判别射频信号的调制方式：无调制载波信号、AM、FM、ASK、FSK;
(4)正常识别条件下，接收机灵敏度≤100 μV。
4.2 测试结果及分析

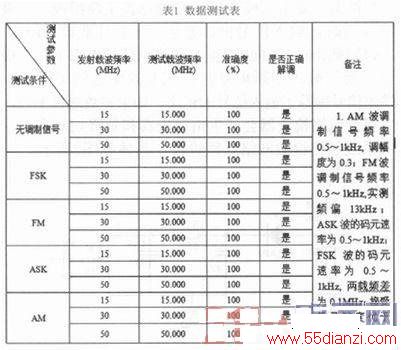

用EE1482型合成信号发生器和SU3080函数信号发生器产生一个已调制好的信号(载波幅度≤100 μV，调制信号幅度≤100mV)，利用天线发射出去。通过接收机收到信号进行分析后(天线长度不要大于30cm)，通过人机交互界面(触屏)观察并和发射信号进行比对。具体数据见表1。
由表1可知，在一定范围内系统能够精确测量出载波频率以及判别出调制信号类型，且测量频率。
5 结论
经过实际标测，本系统目前能够识别4种高频调制信号。在现有研究的基础上，下一步工作将着重于优化匹配算法和电路，以期能够解调识别更多复杂的调制信号，增强捕获能力。在本项目的基础上通过改进能应用于无线考试监测系统、短波通信系统、无线寻呼系统等多种场合;在本项目的基础上结合2.5G数据通信，亦可以实现公众安全监控、交通流量监控、城市应急处置;或结合GPS和3G技术，实现城市导航、位置信息等新型服务。
