2.RFID 标准符合性测试
RFID (射频识别)是一种低功耗的短程无线通信技术。RFID系统的组成一般至少包括两个部分：电子标签 (Tag)和读写器(Reader/Writer或Interrogator)。电子标签中一般保存有约定格式的电子数据，在实际应用中，电子标签附着在待识别物体的表面。读写器可无接触地读取并识别电子标签中所保存的电子数据，从而达到自动识别物体的目的。进一步通过计算机及计算机网络实现对物体识别信息的采集、处理及远程传送等管理功能。

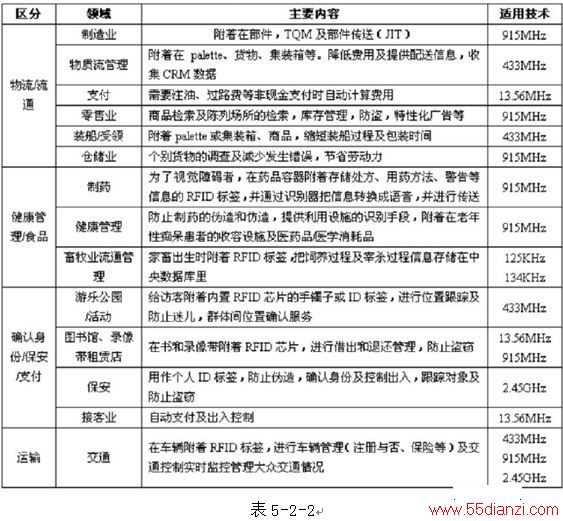

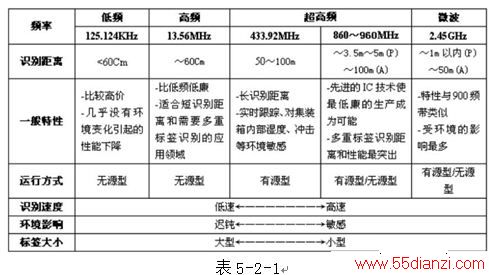

RFID 使用的频率从低频到微波，各频段有各自的应用领域。表5-2-1和表5-2-2给出了RFID的使用频段及应用领域。
国际标准化组织针对不同频段的RFID制定了繁多的标准RFID读卡器、标签的设计及测试，都要以相应的标准为依据。RFID 标签的测试以物理性能测试及网络性能测试为主，不在我们讨论的范围，而RFID读卡器的调测及标准符合性测试，则是我们讨论的重点。
RFID读卡器是高度集成的嵌入式射频系统，MDO的跨域分析功能，能够更好地体现控制信号与射频信号间的时序关系，在RFID读卡器调测中非常有用。图5-2-1为RFID读卡器调测实例，图中下半部分为RFID信号频谱，上半部分中，黄色信号为读时钟，蓝色信号为发射控制，低电平时读卡器射频发射，发射的数据也通过该信号叠加上去。上半部分中的橙色信号为射频信号的幅度随时间的变化曲线，通过该曲线，我们很可以轻松地看到读卡器与标签信号间的握手过程，以及这些过程与相应的控制信号之间的关系。
将图5-1-1中的射频信号存储为TIQ格式的原始IQ数据后，就可以利用RSAVu矢量信号分析软件调用，然后对该RFID信号进行标准符合性测试（图5-2-2）。所谓标准符合性测试，是按照相应的标准对RFID读卡器或系统进行符合性验证。由于RFID信号是突发的微功率信号，传统的频谱仪或矢量信号分析仪都必须将信号采集下来后再进行分析，MDO4000 + RSAVu是很好的解决方案。

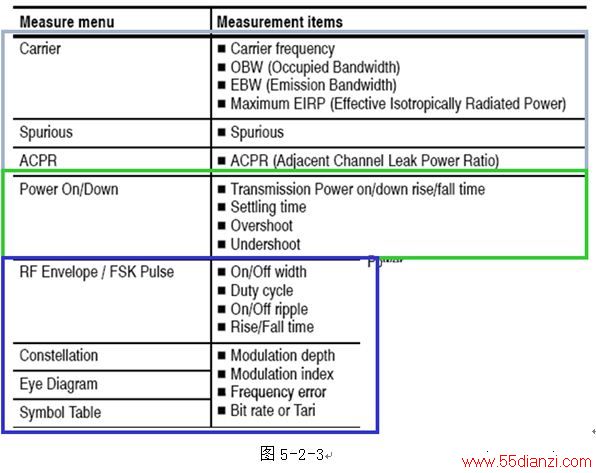

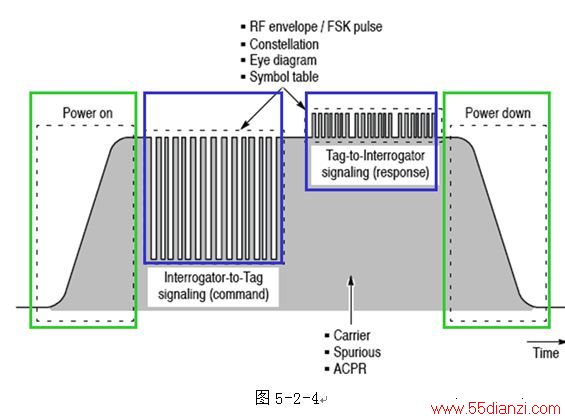

图5-2-3示意出RFID标准符合性测试的内容，图5-2-4为相应的RFID信号的功率随时间变化的波形图。在这两个图中，分别标有绿色、蓝色和灰色的框，代表时域、调制域和频域的测试项目，MDO4000本身就包含示波器、频谱仪和调制域分析的功能，非常适合进行RFID标准符合性测试。利用RSAVu矢量信号分析软件对MDO采集的RFID射频信号进行分析，可以测试图5-2-3中全部指标，RSAVu也支持全部RFID标准，并且支持用户自定义的标准。
本文小结
将MDO4000混合域分析仪的宽带调制域分析与跨域分析功能配合使用，可以解决传统测试手段不能解决的问题。MDO与泰克RSAVu或SignalVu矢量信号分析软件协同工作，可以满足宽带高性能矢量信号分析的要求。
