对于同样的电路结构，当选择不同的上限频率和下限频率所对应的电路参数时，可以得到不同宽度的通带混沌信号。例如，设置上面的带五节选频网络的宽带混沌信号的下限频率fl=4．5 MHz，上限频率fh一70 MHz，并适当调整选频网络中的容感值，可以得到带宽超过60 MHz的通带宽带混沌信号，如图6所示。

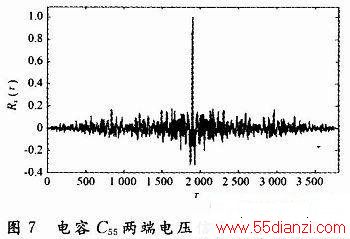

图7进一步给出了图5(a)中电压信号的自相关函数。从信号的自相关函数图中可以看到，它的主瓣宽带较窄，主副瓣之比较大，与噪声信号的自相关函数类似，从而说明其对应混沌信号的随机性更强。
4 结论
通过上面的电路仿真分析可知，这种宽带混沌电路能够输出具有良好类噪声特性的混沌信号，其信号具有较宽的带通频谱，在通带内其谱形平滑性很好。该混沌电路的信号频谱可根据需要进行适当调节，相应调控操作比较容易。另外，这种带选频网络的宽带混沌信号发生器具有结构简单的特点，对于更高频率的情形，电路的选频网络可以由微波器件实现。由于该混沌电路只含有一个非线性器件，这使它在分析和实现上都相对容易一些。这种宽带混沌电路在雷达、通信等对混沌信号频带有相应要求的系统中具有较大的实用价值。
