基于CAN总线技术在电流、电压变送器中的设计和应用

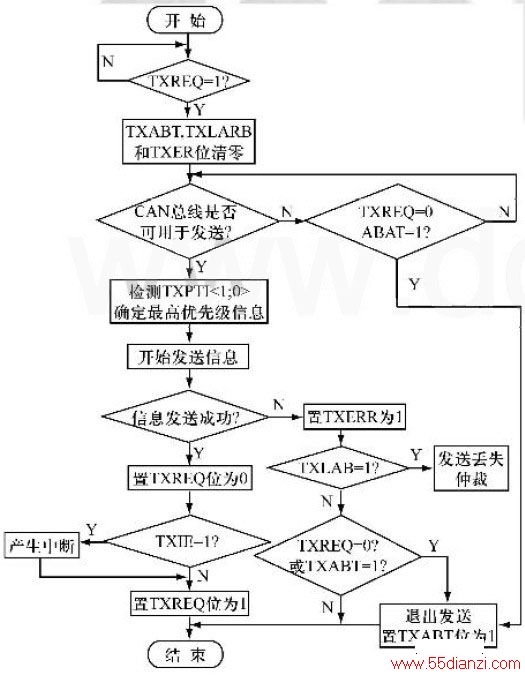

图7CAN总线发送流程图。

    　　4 上位机通信界面

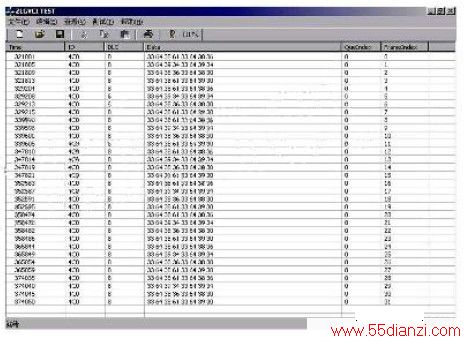

    　　上位机采用周立功公司的PCI5121适配卡与变送器节点进行通信。测试软件采用ZLG2CANTest,通过正确设置波特率、数据通道、帧格式、帧类型以及ID,可以实现上、下位机的通信。通信界面如图8所示。

图8上位机通信界面。

    　　5结束语

    　　本文所设计的智能变送系统实现了通用电流、电压的检测功能，采用CAN总线通信方式。系统结构简单，安装维护方便。数据采集精度基本达到预期指标，控制精度较高。该系统通过硬件抗干扰措施和软件滤波，有望进一步提高各项性能指标。
