(2)上位机软件设计。除了VFD显示,还可以通过RS 232串口由PC机采集数据。用户可自行设置采样间隔和是否存盘,采集得数据以TXT文件形式保存,以方便用户进一步分析。软件采用多线程操作的方式,在两个不同的线程中处理数据读取与数据处理,通过事件同步。
5 测量结果

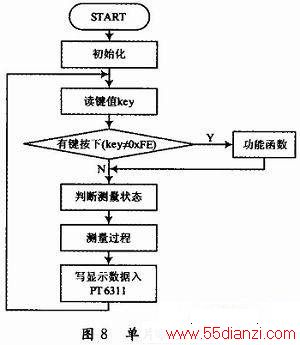

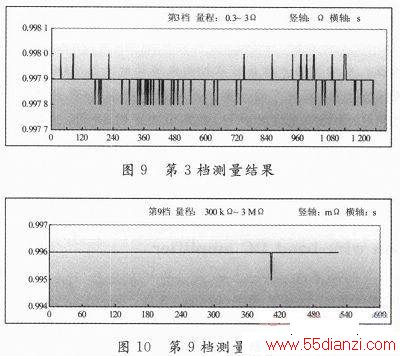

将电阻测量仪与PC机相连,对1 Ω标准电阻长时间测量采集数据,并进行分析。分析结果如图9所示:测量值稳定在0.997 8~0.998 0 Ω之间,精度达到0.2%,上下跳动字数为1。
对1 MΩ标准电阻进行测量,结果如图10所示。测量值稳定在0.996 MΩ,精度达到0.4%,跳动字数为1。
6 结论
该测量仪以单片机为核心,采用C及C++语言开发程序,通过高精度稳压源电路、四端测量法、有效的抗干扰设计,实现了大量程的高精度电阻测量。实际测试结果证明,测试速度在15次/s时,测量精度达到0.5%,读数跳动在3字以下。
