式中：i=1，2，…Y为整分贝校正值;X为对应Y的输出电压值;y为位于yi-1与Yi之间的非整分贝校正值;x为对应y的输出电压值。
电压-分贝表可通过下面的实验获得。实验配置如图5所示。
实验步骤如下：
a)按图5连接电路，打开电源，使仪器正常工作。
b)将精密衰减器调至0 dB，调整信号源"衰减"旋钮，使A/D输出接近满量程。
c)增大精密衰减器的衰减量，每变化1 dB读一次A/D输出值，直到输出为0。
d)以分贝值为地址(末几位)，在EPROM中固化相对应的A/D输出值。

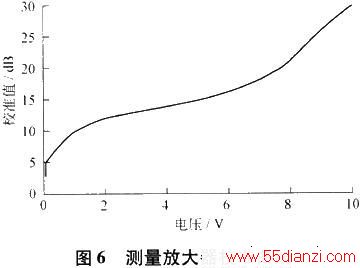

图6是由绘图仪绘制的测量放大器的校准曲线。实验表明，经校准后，测量放大器产生的误差大大降低，但仍大于0.25 dB，信号较小时误差接近0.5 dB。误差产生的原因是校准时精密衰减器本身有0.1 dB的误差，尤其是校准时的环境(温、湿度等)与测量时不同造成的校准误差影响更大。因此，实际中一般制作多个分贝-电压表，应用于不同的实验环境。
3.3 消除"毛刺"程序
由于电磁环境日趋复杂、恶劣，测试现场存在很多电磁干扰。出现最频繁的是脉冲干扰，在绘出的方向图中表现为一个个小"毛刺"。这些毛刺给数据处理带来很大麻烦，如果不予消除，可能引起测量误差增大、参数计算出错等现象。例如出现在主瓣上的"毛刺"会被误判为副瓣，从而导致副瓣电平的计算出错。
常用的消除"毛刺"方法有限幅滤波法、求算术平均值法、中值滤波法和一阶滞后滤波法等。通过实验验证，限幅滤波法对测量中出现的"毛刺"的滤波效果最好。限幅滤波法是把两次相邻的采样值相减，求出增量绝对值，然后与两次采样允许的最大差值△Y进行比较，如果不大于△Y，则认为本次数据有效，保留该数据;否则，取上点的数值作为本次数据。即
式中：K=1，2，…;X为采集数据;Y为滤波数据。
△Y的选取至关重要，过大和过小其滤波效果都不理想，需通过反复实验获得。
4 结束语
本文介绍了某雷达天线方向图自动测试系统的软硬件原理。用该系统进行实地测量，不计架设和通电准备时间，从信号录取、数据处理到最后绘制方向图、打印计算结果，整个测试过程不超过1.5 min。该系统具有精度高、测量速度高、性能稳定、价格低廉和适应环境能力强等特点，既适用于实验室的测量，又适合在野外工作现场对天线进行在线测量。
