控制模块仿真结果如图8所示。
图8中，cLOCk输入为1 MHz信号，经过500分频后，得到频率为1kHz的信号clk lk，此时累加器cnt0为‘0’。当cnt0为‘1’时，系统状态由原来的清除状态转变为使能状态，此时enb为‘1’，cnt0进行累加；当cnt0=‘1’时，系统状态从使能状态转变到显示状态，系统就把win[11．．1]输入的数据通过wout[11．．1]输出到下一模块。
1．4 数制转换模块
利用数制转换模块将输入的11位二进制的温度数据转换为3位十进制表示，如图9所示。
图9中，clear为清零输入端口，enable为使能输入端口，indata[11．．1]为数据输入端口，b1『3．．0]、b2[3．．0]、b3[3．．0]为三个输出端口。如果clear输入信号为‘1’时，程序将清除暂存寄存器中数据；反之则不清除。enable输入信号出现上升沿时，程序开始进行数制转换，并通过b1[3．．0]、b2[3．．0]、b3[3．．0]端口将得到的十进制数输出到相应的显示模块中。数制转换模块仿真见图10。

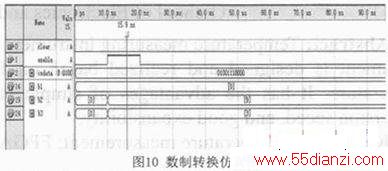

由图10知，输入数据为“010011 10000”，clear端为低电平，当enable信号有上升沿时，数据开始转换。转换后数据为b1=0、b2=9、b3=3，符合设计值。
1．5 显示模块
从数制转换模块输出的十进制数接入到显示模块中，将其译码为七段值，输出到共阴数码管上显示，模块如图11所示。

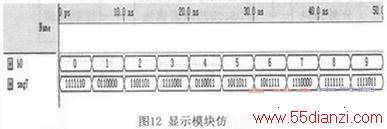

由图12可知，当输入为0时，输出为“1111110”；当输入为1时，输出为“0000110”；当输入为2时，输出为“1101101”；当输入为3时，输出为“1111001”等，在七段数码管上正好显示相同数字，表明所编写的程序正确。
1．6 总体电路框图

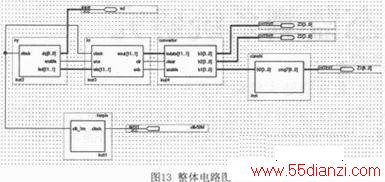

整体电路图如图13所示。
输入50MHz信号接入分频模块的cLOCk端口，经过分频后的信号输入到DS18B20通信和数制转换模块的clock端，作为模块的时钟信号。DS 18B20将测得的温度数据传给控制模块的win[11．．1]，通过数制转换模块将数据转换为3位十进制表示，最后利用显示模块译码后由共阴数码管显示。
2 硬件电路设计

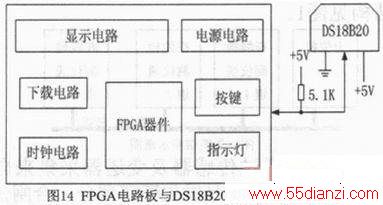

设计采用FPGA器件和DS18B20实现温度测量仪，FPGA电路板主要由FPGA器件、时钟电路、下载电路、电源电路、显示电路、指示灯和按键等构成。核心芯片采用ALTERA公司生产的CycloneII系列EP2C5T144C8芯片。在设计温度传感器部分时，由于DS18B20进行精确转换时需要I／O引脚保持大电流供电，这样对FPGA芯片引脚造成很大压力，所以要使DS18B20的VDD引脚接外部电源。电路框图如图14所示。
3 下载调试
选择下载FPGA芯片为EP2C5T144C8，在菜单中选择PINs项设定引脚，在弹出的窗口中设置好各个输入输出端与硬件相对应的引脚，并编译通过。
