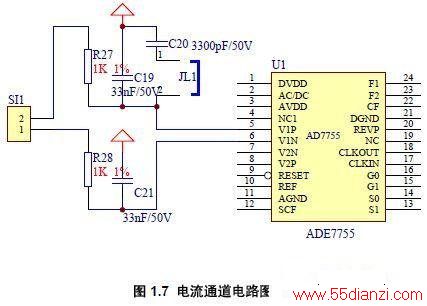

电流通道电路中，是一个PGA可编程的差动运算放大电路，外围电路设计主要是抗混滤波器的设计，R27C19和R28C21组成两个一阶低通滤波器，滤除电流通道的高频分量。C20是通过JL1跳线来选择是否作用于系统，它是补偿电流信号本身不平衡造成ADE7755计量电能出现比较大的误差，人为造成不平衡，使得系统达到平衡的目的。

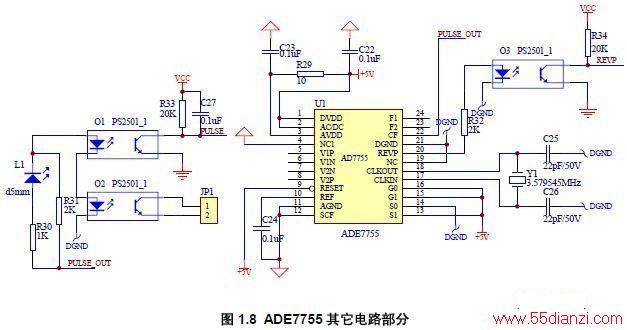

DVDD和AVDD通过C22、R23、R29组成的滤波电路连接在一起，同时AGND和DGND通过电感连接在一起，滤除干扰。选择内部基准电源，在基准电源输出端加上一个滤波电容C24，加强内部基准不受外界干扰。ADE7755芯片的接口电路主要是CF脚的输出脉冲和REVP脚的电能方向指示，它们是通过光藕器件和MCU电路进行隔离输出的。
1.2.3 通讯电路部分
DDSF系列电能表有两个通讯通道，一个是RS485通讯信道，另一个是。RS485通讯信道是用来和其他电能表组成RS485通讯网络，实现远程网络抄表；红外通讯信道是利用红外线为媒介，利用掌上抄表器进行抄表的，两个信道都是通过MCU的UART进行通讯的，判断通讯信道是一个问题。DDSF系列电能表通讯电路由红外通讯电路、RS485通讯电路、通讯信道切换电路组成，红外通讯电路完成红外通讯信道通讯的功能，RS485通讯电路完成RS485通讯的功能，通讯切换电路判断当前通讯信道的功能。

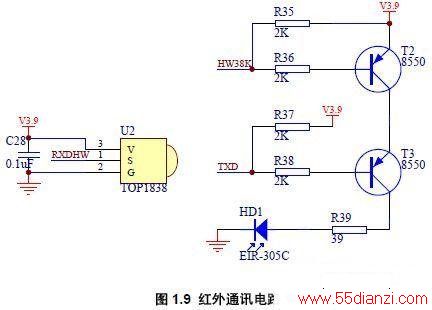

红外通讯电路的接收电路是由U2红外接收集成电路完成的，当外界有38k频率的红外信号时，U8通过内部接收电路的作用，在1脚输出低电平，否则为高电平。红外通讯电路的发射电路中，进行红外通讯时，HW38K端输入38K频率的脉冲信号，当TXD＝1时，T3截止，HD1停止发射红外信号；当TXD＝0时，T3导通，HD1加上38K频率的脉冲信号，发射红外信号，其实相当于对TXD信号进行38k脉冲调制。

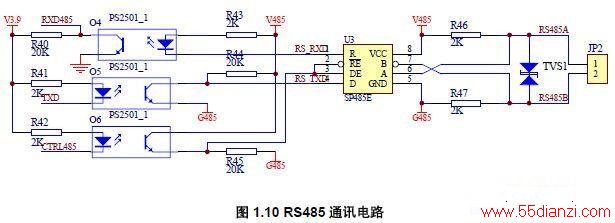

RS485通讯电路通过3个光藕器件对单片机电路和RS485总线电路进行隔离，提高系统的干干扰能力，电路中的TVS1管并联在RS485总线A、B线两端，对电路进行瞬态保护作用，R46和R47为偏置电阻，进行网络失效保护。但是这个电路没有匹配电阻，在通讯总线设计中应根据实际情况进行匹配电路的设计。RS485通讯电路中JP2接口是要进行瞬变脉冲和静电干扰的，在设计和选择485转换芯片要特别注意这个问题。
通讯信道的切换电路是判断当前的通讯信道，发射通讯信道由MCU主控器保证，通讯信道切换电路主要进行接收通讯信道的判断。
发射通讯时，当RS485通讯电路中CTRL485＝1不允许发送，保证选择红外通道发送；当红外通讯电路中HW38K＝1时，T2截止，不允许红外发送，保证选择RS485通道发送。

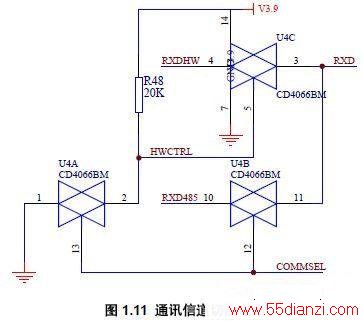

接收通讯时，通过CD4066电子开关切换通道。当COMMSEL＝0时，U4A、U4B开关断开，HWCTRL由于R48上拉到V3.9电源为高电平，U4C开关接通，红外通道RXDHW和RXD连通，选择红外通道；当COMMSEL＝1时，U4A、U4B开关接通，HWCTRL为低电平，U4C开关断开，RS485通道的RXD485和RXD连通，选择RS485通道。通道切换采用抢占式，默认通道为红外通道，当RS485接收通讯开始时，起始位为0，利用MCU键盘中断功能切换为RS485通讯信道。
1.2.4 MCU及其它相关电路部分

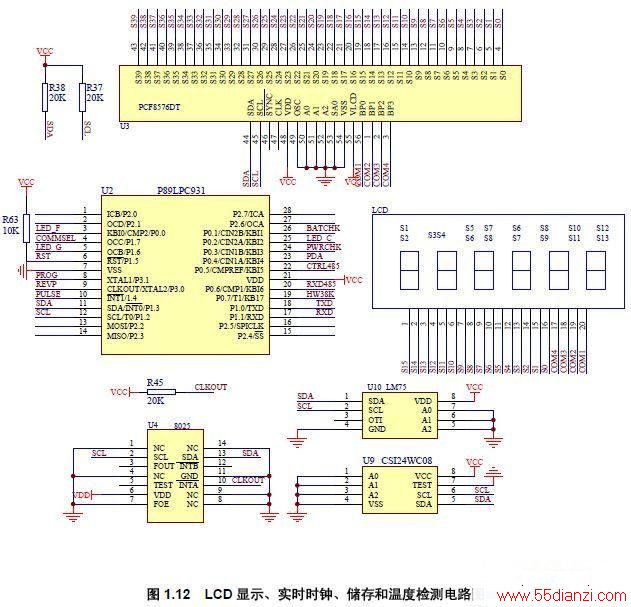

MCU是选用89LPC931或922两种单片机，这部分电路由LCD显示电路、实时时钟电路、存储器和温度检测电路、ICP电路、掉电和电池检测电路等等组成。
实时时钟选用8025时钟芯片，它是一个I2C总线接口的芯片，MCU通过I2C总线读写8025芯片的寄存器，设置芯片的工作状态，校正当前时间和日期，同时可以设置报警时间、日期，它的I2C地址是64H。8025时钟芯片是一种低功耗、宽电压范围工作的芯片，在工作电源3V时，工作电流为0.48uA，在1.7V～5.5V正常工作，同时能够检测晶振的情况和微调晶振的频率。8025芯片应设置输出1S中的时钟脉冲信号，为了保证时间和日期工作的连续性，应保证电源不断电。
检测温度芯片选用LM75温度检测芯片，它是一个I2C总线接口的芯片，它内部是一个11位的AD温度转换器，内部包含四个数据寄存器：配置寄存器、温度寄存器、上限温度寄存器、下限温度寄存器，MCU通过指定地址指针的方式来操作指定寄存器。LM75工作电压范围是3.0~5.5V，工作电流典型值为250uA，温度寄存器的内容是补码的形式存储的，每个数字量代表0.5℃，芯片的I2C地址是90H。
存储器选用支持I2C总线可擦写E2PROM，型号是24WC08，存储容量为8K位，1K字节，10位地址线，其中最高2位地址是I2C地址A1A0位，因此在A2＝0时，它的I2C地址为A0H、A2H、A4H，A6H。工作电压范围是1.8V~6.0V，采用低功耗CMOS技术，同时具有写保护功能，执行写操作时，在主器件产生停止信号后开始内部数据的擦写，在内部擦写过程中，器件不应答主器件的请求，因此在执行存储器写操作之后，应延时一定的时间再对存储器进行操作。
In Circuit Programing是在电路编程，简称ICP，是一种串行编程方式，其通过一根时钟线与一根数据线串行传输编程指令及数据，P89LPC9××芯片在ICP的过程种需要用到5个脚：PCL，PDA，Reset，VDD和VSS。ICP功能完全由MCU硬件完成，不需要外部引导。在ICP接口电路设计当中，应注意是否有外界电路对ICP有影响，否则应断开其连接。

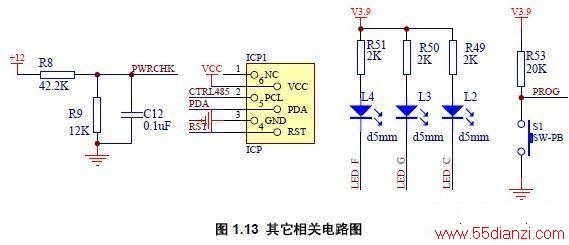

掉电检测电路是一个R8、R9组成的分压电路，C12用来滤波作用，提高抗干扰性能。通过MCU内部比较器，比较器内部参考电压和PWRCHK脚的电压比较，当电源电压下降到一定时，MCU比较器发生翻转，发生掉电事件。当发生掉电，由于电容的存在，MCU的电源不会马上消失，这时MCU应执行保护数据程序。
指示灯电路包括峰指示、谷指示、通讯指示，当MCU对应脚输出低电平时，电流经限流电阻，LED，流入MCU脚，指示灯亮。
1.3 DDSF系列电能表软件系统
1.3.1 DDSF系列电能表主程序算法分析

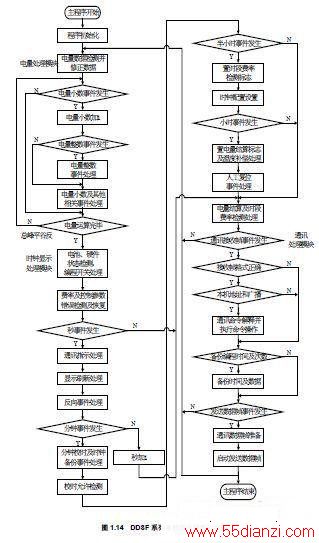

DDSF系列电能表软件系统主程序在电能表整个程序当中是最重要的部分，它是电能表的执行部分。它包括整个程序初始化部分、显示刷新处理部分、日期时间及与其相关操作处理部分、通讯帧命令处理部分、电量运算及储存部分、电量结算处理部分以及其他事件处理部分。整个程序是通过查询方式执行的，通过查询电表事件发生的条件情况，判断电能表事件是否发生，来执行相应的操作，这种执行方式只要保证CPU的执行速度足够快，是能够保证事件响应的时效性的。
在电量处理模块算法中，它包含电量小数事件和电量整数事件，当对应类型（总峰平谷反）电量脉冲累计到0.01kWh，电量小数事件发生，电量小数加1及保存电量小数数据，当电量小数发生进位时，电量整数事件发生同时应进行电量整数部分及相关事件处理。
在时钟和显示处理模块算法中，它包含秒事件、分钟事件、半小时事件及小时事件，秒事件是通过MCU中RTC定时器定时1S来激发的。
在通讯处理模块算法中，它包含通讯接收帧事件和通讯发送帧事件，当程序查询到通讯接收帧完标志置位时，通讯接收帧事件发生，程序进行通讯格式的判断，如果通讯格式正确，再进行通讯地址的比较，如果通讯帧中的地址域是本机地址或广播地址，表示是对本机通讯，则程序进行通讯命令的解释及执行，同时如果要返回数据帧，置通讯发送标志，准备好发送数据帧，则通讯发送数据帧事件发生，启动发送数据。
