数字电源UCD92xx 输出电压波形的优化

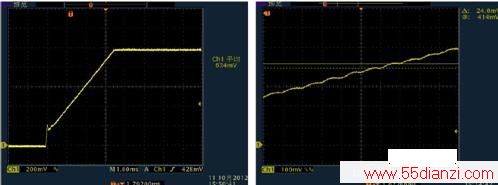

图 10:优化后的软启动波形 图 11:展开时间抽观察输出电压波形

    但是,在图10 所示的波形中可以观察到,输出电压在启动时刻有一个正向过冲并很快回落。严格意义上,该过冲会影响输出电压波形的单调性,在一些应用场景中是不运行的。下文将针对该过冲进行优化。

    3 调整最小驱动时间进一步优化输出波形

    优化环路后输出电压在软启动阶段变得较为平滑,但会存在一个明显的过冲,需要进行优化。下文通过调整最小占空比宽度来消除该过冲。

    3.1 数字电源软启动的kICk-start

    图12 中所示的是数字电源的输出电压软启动示意图。在开始时刻,输出电压有一个快速的上升,称之为“Kick-start”。 Kick-start 的幅度是根据下面公式计算出的:

    Vstart =Vin×DRIVER_MIN_PULSE × Fsw

    其中,DRIVER_MIN_PULSE 是指UCD92xx 发出的最小占空比的宽度,允许用户自行设定。



www.55dianzi.com

数字电源UCD92xx 输出电压波形的优化

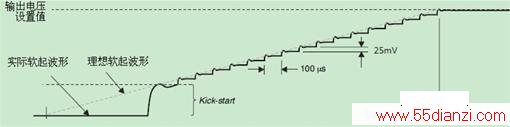

图 12:输出电压软启动

    以图10 为例,输出电压KICk-start 的幅度约为185mV。其DRIVER_MIN_PULSE 设置为50ns,理论计算Kickstart的幅度为:12V×50ns×300KHz=180mV。实际值与理论值基本一致。

    3.2 调整最小占空比宽度

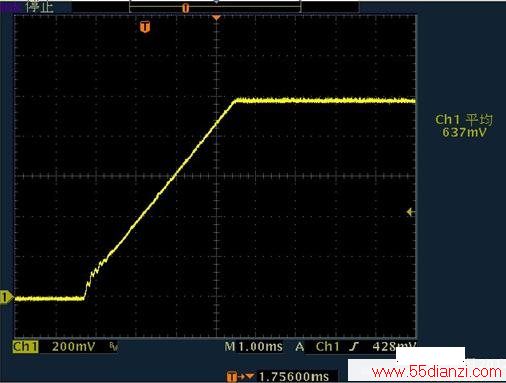

    将DRIVER_MIN_PULSE 由目前的50ns 修改为5ns,以验证其对输出电压的过冲有无改善。图13 即为输出电压波形,可以观察到过冲已经消失,但在起始时刻,输出电压不再平滑。

    分析原因可知,当DRIVER_MIN_PULSE 设置为5ns 后,虽然UCD9224 可以发出宽度为5ns 的驱动脉冲,但UCD74120 对最小占空比的宽度有要求,5ns 的宽度不足以使集成在UCD74120 内部的buck 上管导通,从而造成了输出电压上升的不平滑。

数字电源UCD92xx 输出电压波形的优化

图 13:最小占空比宽度修改为5ns 后的输出电压波形

    过小的DRIVER_MIN_PULSE 值会使输出电压在起始时刻变得不再平滑;过大的DRIVER_MIN_PULSE 的值则会带来正向过冲。因此,需要找到一个平衡点。

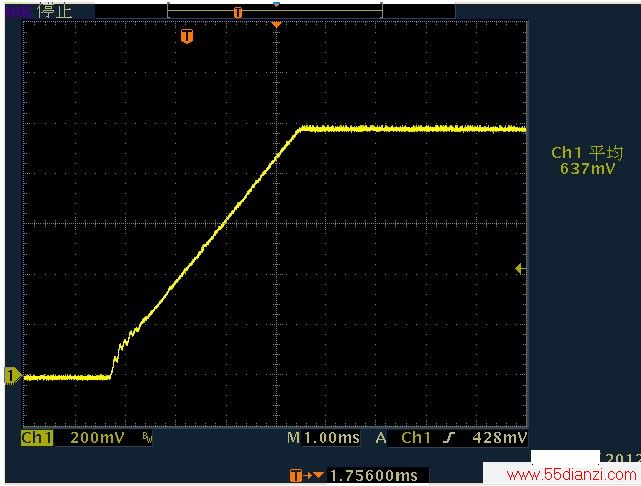

    逐步增大DRIVER_MIN_PULSE 的值,当设置为43ns 时,达到了较为理想的平衡点,输出电压的波形如图14所示,输出不再有正向过程,而且在整个软启动阶段输出电压波形都比较平滑。

    此时,输出电压Kick-start 的幅度约为160mV。其DRIVER_MIN_PULSE 为43ns,理论计算Kick-start 的幅度为:12V×43ns×300KHz=154.8mV。实际值与理论值基本一致。

数字电源UCD92xx 输出电压波形的优化

图 14:最终优化的输出电压波形

    4 结论

    通过修改AFE 的增益值和禁止非线性增益等措施优化软启动对应的环路参数后,可以消除输出电压的“台阶”现象,使波形单调平滑上升。正常运行的环路参数无需改动,保证了其较高的带宽,从而使输出电压的精度和动态响应等指标保持不变。



www.55dianzi.com

    通过优化最小占空比的宽度,可以消除在kICk-start 之后的正向过程,使输出电压波形单调平滑。

    综上两类优化措施,最终可以使输出电压波形在整个软启动阶段单调平滑。

    5 参考文献

    1. UCD92xx-Design-Guide, Texas Instruments Inc., 2011

    2. UCD9224 datasheet, Texas Instruments Inc., 2010

    3. UCD74120 datasheet, Texas Instruments Inc., 2012
