3.无互联线逆变器并联控制
综上所述,可以看出随着有互联线控制策略的发展,逆变器并联系统的可靠性和冗余性有了很大提高,但正是模块间互联线的存在,系统不仅可靠性和灵活性仍然受到很大制约,且干扰严重,无法适应现代电源从传统集中式供电到分布式供电的转变,因此人们开始探索一种取消模块间互联线的控制方式,即无互连线并联控制。
3.1 无互联线并联控制基本思路
在有的文献当中,无互联线控制技术又被称作独立控制和下垂控制,其核心思想来源于大型交流发电机实际工作中输出电压频率随着输出功率增加而下降这一现象。无互联线控制下模块检测自身输出电压和电流,通过计算得到本模块控制信号并进行控制,实现均流。其理论依据为:如式(7)、(8)推导,通过利用逆变器输出有功与输出电压频率、输出无功与输出电压幅值之间存在下垂关系,通过控制输出电压的幅值与频率,调节模块输出有功无功。

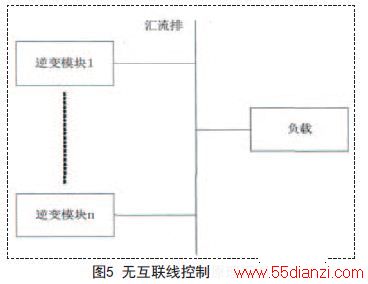

如图5所示为无互联线控制原理框图,使用无互联线控制每个模块仅采集本模块输出量信息,经过一定算法的计算后就可以形成控制信号,不再需要收集其余逆变模块状态信息,真正实现了模块间的电气隔离,整个系统的可靠性和灵活性得到了很大提高,无互联线控制的优点有:系统中模块完全独立,易实现冗余系统,提高了系统的可靠度;系统易实现安装和扩容;系统抗外界干扰能力加强。但是,无互联线控制也存在控制方式复杂,难于实现高速数字化等不足。
3.2 基于电力线通信的无互联线逆变器并联控制
电力线通信并联基本思想和分散逻辑控制相同,只不过是通过扩频芯片将逆变器模块的信息叠加到交流母线上进行传播,当信号传输到其余逆变模块时,再通过信号解调芯片将信号分离出来供各逆变器模块所共享。相对于有连线控制的并联系统,电力线通信控制的并联系统确实可以提高系统的稳定性,而且可以获得较好的均流效果,但是由于采用了信号调制和解调芯片,一方面增加了成本,另一方面由于在输出交流母线上叠加了高频信号,不仅降低了输出电压波形的质量,而且控制系统易受到电磁信号的干扰,因此系统的电磁兼容性较差。
4.结论
随着供电模式的改变和用户对电能质量要求的提高,UPS模块化已成为UPS的发展方向,而UPS逆变器并联控制技术也成为实现UPS模块化的核心技术,纵向比较有互联线控制和无互联线控制可知道,有互联线控制相对比较成熟,但是受到互联线的制约,发展前景极为有限;相反由于模块间无互联线,模块真正意义上实现了电气隔离,无互联线控制必将成为未来UPS逆变器并联控制技术的发展方向。
