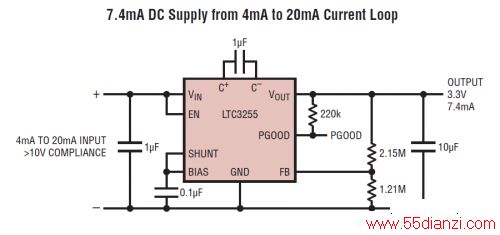

图 3：LTC3255 应用电路 — 4mA ~ 20mA 电流环路
LTC3255 或者作为通用降压型充电泵使用，转换率为 2:1 或 1:1，或者作为电流倍增并联稳压器使用。以通常模式工作时，根据 VIN、VOUT 和负载情况选择转换率，这时转换模式之间的切换是自动进行的。以并联模式工作时，该器件被强制进入 2:1 模式，从而能从电流源输入提供稳定的输出电压，可提供将近两倍于输入电流至负载。例如，这种功能使 4mA 电流环路能够以 3.3V 的稳定输出电压连续提供 7.4mA 负载电流。LTC3255 能够承受低至 -52V 的反向输入电源和输出短路而不被损坏。安全功能包括输出电流限制和过压保护，这进一步增强了坚固性。
LTC3255 采用扁平 (0.75mm) 3mm x 3mm 10 引线 DFN 和 10 引线 MSOP 封装，两种封装都有底面金属焊盘，以增强导热性能。E 级和 I 级版本的工作结温为 -40ºC 至 +125ºC。H 级版本的工作结温为 -40ºC 至 +150ºC，而高可靠性 MP 级版本规定在 -55ºC 至 +150ºC 的温度范围内工作。
表 3 总结了 LTC3255 的功能和优势。
表 3：LTC3255 的功能和优势

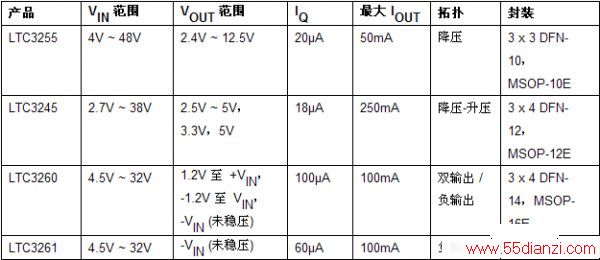

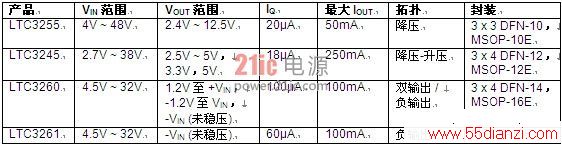

表 4 总结了凌力尔特最新高压充电泵系列产品。
表 4：凌力尔特下一代高压充电泵系列
结论
充电泵现在已经走向成熟。由于有限的电压范围以及历史上其性能处在 LDO 和开关稳压器之间，所以在某些方面，充电泵几乎被遗忘了。然而，创新设计方法已经提升了充电泵的性能和功能，其中包括降压-升压型架构、广泛的输入瞬态保护以及能够在 4mA 至 20mA 环路应用中倍增电流。视工作条件的不同而不同，充电泵达到了接近开关稳压器的效率。因此，确实没有理由不在高压设计中使用充电泵。
