图17:当要求太阳能板提供更高的输出电压时，将功率优化器的输出串联到最终输出，以驱动中央逆变器。
图18是完整的太阳能发电系统。
主动功率优化器与微逆变器比较
在比较主动功率优化器与微逆变器时，我们必须考虑成本、安装复杂程度、元器件数量、检修便利性等因素，很难进行绝对对比。不过，我们在前文讨论了主动功率优化器的简易性。图19所示是一个微逆变器的原理图，从图中可以看到其主要内部功能模块。功率优化器和中央逆变器就是从微逆变器中取出MPPT功能，并将 DC-DC转换器改成中央逆变器。

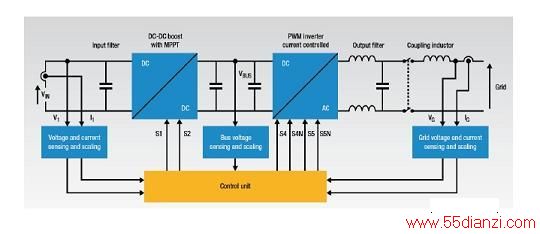

图19:微逆变器的原理图。
我们利用以下面的由三十个太阳能板组成的7.5kW太阳能发电系统为例分析并评价了上述问题，帮助系统设计工程师做出最佳的选择。下表对两种解决方案的共性和特性都予以详细说明，并与一个典型的Enphase M215、215W进行了比较。其它品牌的微逆变器的特性基本相似。在比较这两个系统过程中，安装细节具有至关重要的作用。这个比较表为系统设计人员提供系统选型指南。

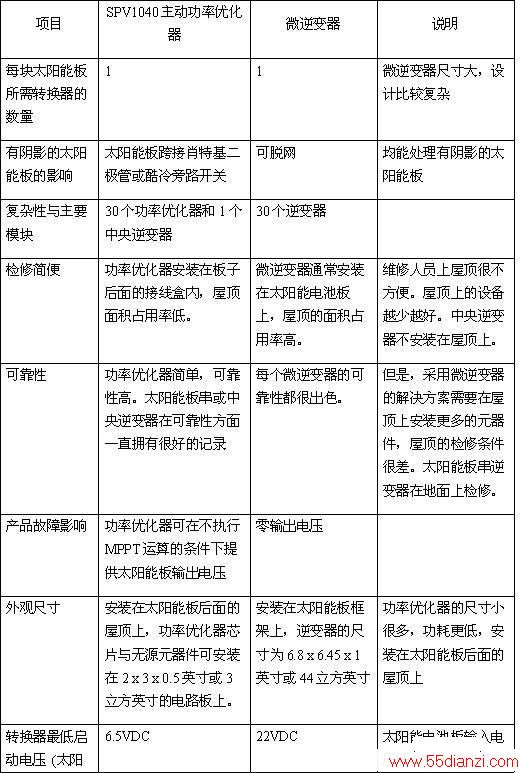

图20:系统选型指南。
意法半导体制造功率优化器、微逆变器和串逆变器集成电路，以及安装在太阳能电池板后方的肖特基二极管和酷冷旁路开关。在太阳能发电技术选型问题上，我们绝不偏向任何一种技术，为客户提供公正、客观的意见和建议。
