电池充电通常要完成两个任务，首先是尽可能快地使电池恢复额定容量，另一是使用小电流充电，补充电池因自放电而损失的能量，以维持电池的额定容量。在充电过程中，铅酸电池负极板上的硫酸铅逐渐析出铅，正极板上的硫酸铅逐渐生成二氧化铅。当正负极板上的硫酸铅完全生成铅和=氧化铅后，电池开始发生过充电反应，产生氧气和氧气。这样，在非密封电池中，电解液中的水将逐渐减少。在密封铅酸蓄电池中，采用中等充电速率时，氢气和氧气能够莺新化合为水。
过充电开始的时间与充电的速率有关。当充电速率大干c／5时，电池容量恢复到额定容量的80%以前，即开始发生过充电反应。只有充电速率小于C/100，才能使电池在容量恢复到100％后，出现过充电反应。为了使电池容量恢复到100％，必须允许一定的过充电反应。过充电反应发生后，单格电池的电压迅速上升，达到一定数值届，上升速率减小，然后电池电压开始缓慢下降。由此可知，电池充足电后，维持电容容量的最佳疗法就是在电池组两端加入恒定的电压。浮充电压下，充人的电流应能补充电池因自放电而失去的能量。浮充电压不能过高，以免因严重的过充电而缩短电池寿命。采用适当的浮充电乐，密封铅酸蓍审，池的寿命可汰10年以上。实践证明，实际的浮充电压与规定的浮充电压相差5%时，免维护蓄电池的寿命将缩短一半。
铅酸电弛的电压具有负温度系数，其单格值为-4mV/℃。在环境温度为25℃时工作很理想的普通（无温度补偿）充电器，当环境温度降到oCC时，电池就不能充足电，当环境温度上升到50℃时，电池将因严重的过充电而缩短寿命。因此，为了保证在很宽的温度范围内，都能使电池刚好充足电，充电器的各种转换电压必须随电池电压的温度系数而变。
常见的几种充电模式为：

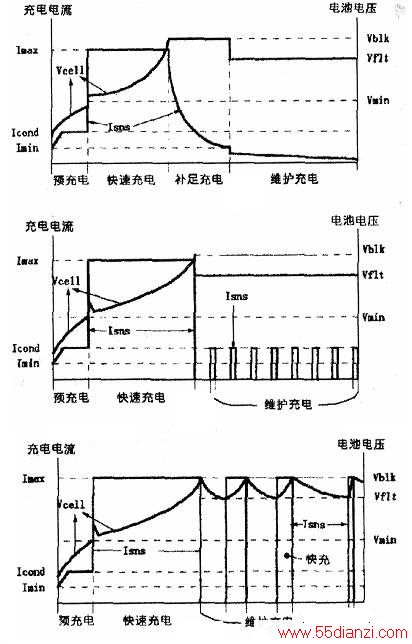

1.限流恒压充电模式，其充电曲线和转换电压如上图所示。
2．两阶段恒流充电模式，其充电曲线和转换电压如中图所示。
3．恒流脉冲充电模式，其充电曲线和转换电压如下图所示。
此三种充电模式均为业界推荐采用，其各阶段充电电流间的转换，部分别受有温度补偿的转换电压Vmin（快充最低允许电压）、Vbik（快充终止电压）和Vflt（浮充电压）控制。国外已开发出多款具有上述功能的专用充电集成电路，如UC3906,bq2031等。
本文关键字：铅酸蓄电池 电池技术，电源动力技术 - 电池技术
