线性高电压稳压器新设计

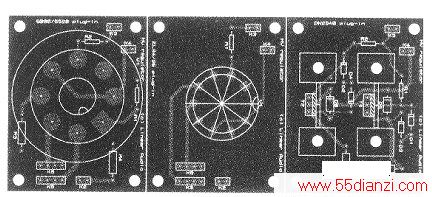

　　下图显示出插拔板子的元件配置方案。

　　六、定制
　　
　　如果你需要输出电压超过500V。可以使用额定值更高的二极管作D3，4，6，7；更高额定电压的电容作C6，C7。注意：二极管额定电压要至少两倍于整流后的电压峰值，最好更高些。你可以使用带有独立次级线圈的变压器，接到K1的第1、3针。

　　或者使用带抽头的次级绕组，抽头接到K1的2针。

　　当然在后一种情况下可以省略二极管D4和D6。板上在两个储能电容之间，预备了一个小电阻Rl0用于去除高频毛刺和纹波。这个12Ω的阻值对于电流大于100mA的负载来说可能有点大，因此你需要试验一下。降低滤波后电压的纹波而不会带来Vout按比例升高，因为随后Vref上的纹波会开始占优势。要点是很好地平衡性能。

　　通过选择R3来设置Vref，参照电流非常接近于1mA，所以Vref（按伏计）=R3（按kΩ计）。

　　你也可以在K7处用一个外接电位器来设置输出电压。但要确认其额定电压为500V。最小Vout取决于通过设备所需的反向的栅极/开门驱动电压。如果你通过短接R3使得Vref=0V，DN2540就能很好地关闭，但6528将不会输出几伏电压（取决于负载），因为它需要负的栅极偏置。

　　七、构建
　　
　　这个电源中有几个位置带有可致命的电压和电流，其中包括DN2540的散热片。一定要很好地提醒注意用电安全。必要时寻求电子管电路的高手的帮助。在板上做任何事前，重复检查高电压输入已经断开或电源关闭。小心地用1kΩ电阻将高压电容放电。为防止身体电流形成，当你用仪表探针或任何东西接触带电的板子时，另一只手要一直放在口袋里。记住：即使已经关闭电源，高压电容也可以产生危险的放电。

　　注意：电子管的灯丝电源也被用做参照和控制电路电源。并且浮动在稳压后的高电压上。在仪器中不能用这个灯丝电源绕组再为其他电子管供电。

　　如果你使用DN2540插拔板，参照和控制电路就还需要一个独立的浮动电源。你可以使用一个小的单独的5或6伏的变压器，次级要提供足够的绝缘允许其浮动到高于Vout的最大电压。

　　在主板上装配最好从小型元件开始，最后装比较大的电容。小心安装插针和直立的插头，它们安装比较容易。晶体管在插拔板的下面，由于高度受限制，要在板上向后水平折叠一下。同样输出电解电容C4和C5也要这样做。在没插入（插拔板）之前可以测试一下主板，以修改延时和整流器的工作情况。在加电时LED D10点亮，同时D5将在延时时间之后点亮。(D9将不会点亮，除非通过设备已经插上）。在延迟时间之后，K4也会接通。

　　如果主板正常，接着装上一个插拔板到主板上，然后检测整个组件。
