附加功能
频谱干扰是一个问题，可能存在于敏感应用中，业内一直在研究这个现象。一份研究报告显示，在实际应用中，某些频率是应该避免的，而其它频率并不影响整个系统。STw4141内部振荡器（考虑到它的频谱）的频率可能在有害频带内。基于这个原因，配备了锁相环（PLL），允许用户在有害频带以外的宽频范围内同步内部振荡器。锁相环还可以抑制内置振荡器的频谱，使STw4141与系统的其它组件同步。
高压输出Vout1通常用于I/O引脚结构（VIO），低压输出Vout2通常用于数字核心（VCORE）。为了支持多种处理器，可以提供VIO电压不同和VCORE电压范围1.0V到1.8V的多种产品。用户可以通过专用引脚设置输出电压。这个功能在通过降低进入睡眠模式的应用处理器电源电压来节省电能的应用场合十分有用。VCORE控制可以和前文提到的模式控制（PWM/PFM）配合使用，但是两者之间存在很大的不同：VCORE控制可降低应用处理器的功耗，而模式控制可降低芯片的功耗。两项功能都可降低整个应用系统的功耗。
此外，STw4141具有峰值电流限制和热保护功能，峰流限制功能不仅用于保护芯片本身，而且还限制芯片从电池汲取的电流。因为电池内部串联电阻的原因，从电池汲取过多的电流可能会使电池电压产生很大的变化。
典型应用
导致STw4141降低尺寸及成本的最重要因素是只需一个外部线圈，而普通电源则需要两个。图6所示是推荐的外部组件布局，这是一块为完整应用设计的面积仅为7 x 8 mm的电路板。在这个设计中，线圈是体积最大的组件，同时节省电路板空间也正是这个组件，其次， BGA封装也在节省电路板空间上发挥了重要作用。
图6 STw4141应用电路板
图 7 典型应用

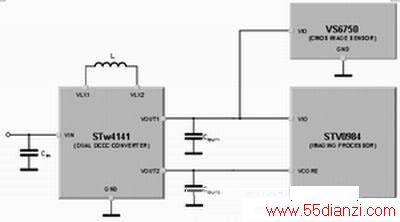

STn8810多媒体应用处理器 （NOMADIK）以及STV0984 + VS6750图像处理器和200万像素CMOS图像传感器的共性是，数字核心电压（VCORE）与I/O引脚电源电压（VIO）的要求不同。图7是一个CMOS相机应用的电路示意图，VCORE电压（1.2 V）供给数字核心STV0984，而VIO电压（1.8V）用于供给VS6750以及STV0984的I/O结构。这样的布局设计使得应用电路板的尺寸极其紧凑。
