系统的整体软件构架
微网逆变光伏发电系统的目的是将光伏器件产生的电能优先供给本地负载使用，多余的电量回馈给电网，软件的设计不仅要准确可靠地体现控制思想，而且要保证系统稳定可靠，防止干扰信号对系统的影响。
同步锁相控制
光伏并网发电系统要实现并网，必须使逆变输出与电网电压的幅度、相位与频率达到一致，否则将会使电网谐波增加、电能质量下降，并产生并网环流，甚至造成光伏发电系统的损坏。因此在并网过程中必须进行同步锁相控制、输出电压幅度控制以满足并网的要求。根据IEEEStd1547-2003规定最大相位误差为20度，瞬时电压误差不能超过电网电压的10%、最大频率误差不能超过0.3Hz。图5为独立工作模式时纯电阻负载两端的电压波形。
孤岛检测与保护
孤岛效应是包括光伏发电在内的分布式能源必须重视的一个重要问题。所谓孤岛效应是指在分布式能源系统逆变器并网工作过程中，当市电输入被人为断开或出现故障而停止供电时，逆变器仍持续向局部电网供电，从而使本地负载的供电电源继续处于工作状态。

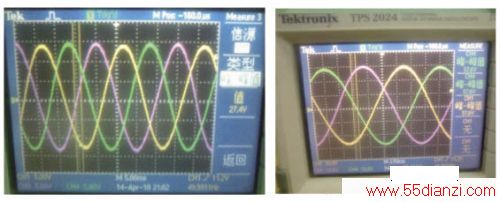

图5独立工作模式时纯电阻负载两端的电压波形
