磷酸铁锂电池及充电器分析

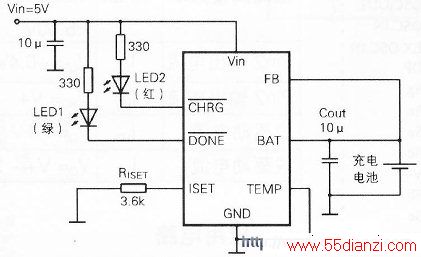

  　　CN3058典型充电电路如下图所示。   Cin、Cout为输入、输出电容，它使充电器电路工作更稳定，Cin、Cout取1OμF多层陶瓷电容。LED1(红)作工作状态指示，电池充电时LED1亮；若电池未装好，LED1闪亮。LED2(绿)为充电结束指示灯，充电结束时LED2亮(LED1灭)。 　　设定好恒流充电电流Ioh，则可用Ioh（mA)=1800(V)/Riset(kΩ)式计算Riset值。例如，设定Ioh=500mA时，Riset=3.6kΩ。应采用1%精度的金属膜电阻。 　　该充电器适合充容量为200mAh以下的LiFePO4电池。 　　另一种外设Rvset电阻及单刀双掷开关的充电器电路可充LiFePO4电池外，还可以充3.6V锂离子电池。另外，电路中设S2，可选择500mA充电或250mA充电，电路如下图所示。   　　外设电阻Rvset与增加恒压充电电压Vbat的关系为Vbat(V)=3.6(V)+3.04×10的负6次方(A)×Rvset(Ω)。 　　在充3.6V的锂离子电池的终止充电电压是4.2V，将Vbat=4.2V代入上式可求出Rvset为l96kΩ。此电阻需采用精度1%的电阻，以保证锂离子电池的终止充电电压精度。 　　若要充4V铅酸电池，Rvset=276kΩ。
