风电并网逆变器的研究

风电并网逆变器的研究

点击数:7817 次   录入时间:03-04 11:45:20   整理:http://www.55dianzi.com   不间断电源-逆变器技术

  本文针对并网逆变器采用传统滞环控制时,输出含有较大谐波从而影响电能质量的缺点,采用滞环与空间矢量脉宽调制(SVPWM)相结合的复合控制,即通过对交流侧电流矢量模值大小的判断,交替切换滞环控制与SVPWM模式。实验结果表明,该控制方法输出波形好,可基本清除较低次谐波,能较好满足风能并网控制要求。

  1 引言

  逆变器及其控制技术作为风力发电的关键技术受到广泛关注,目前大部分逆变器采用三相半桥电压型逆变器拓扑结构,控制方式多采用电流模式控制。其中电流滞环控制具有较好的电流跟踪特性,但滞环宽度固定,降低了整个系统的工作稳定性,易产生过高的开关损耗,逆变器输出含有谐波分量,影响电能质量。

  针对传统单纯滞环控制含有低次谐波的不足,这里提出基于电流滞环跟踪控制和SVPWM的复合控制策略。实验结果表明,改进后的系统在一定交流侧误差电流矢量模值范围内,可有效降低开关损耗,取得更好的控制效果。当交流侧误差电流矢量模值超过一定范围时,动态响应速度更快,并可保证系统单位功率因数并网。

  2 风电并网逆变器的研究

  2.1 风电并网系统原理

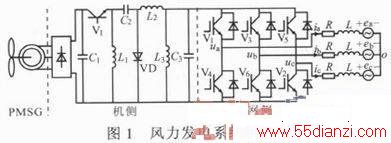

  图1示出风力发电系统示意图。直流侧采用DC/DC直流升压变换,永磁同步发电机(PMSG)输出电压通过整流经前级DC/DC电路控制后变得稳定,对后级逆变器工作影响减小,控制系统设计相对简单。故该并网发电系统能获得较大的输出功率和较好的并网效果,更适用于风力发电系统。此处侧重研究网侧并网逆变器,针对传统滞环控制存在的不足,采用提出的复合控制策略,通过控制IGBT开关状态,实现并网逆变过程。



2.2 改进控制策略

此处采用复合控制策略,设置电流误差矢量△i的限值为Iw(Iw=1.2 A)。如图2所示,当|△i|>Iw时,采用电流滞环控制策略来实现电流快速跟踪。当|△i|<Iw时,为限制开关频率和电流,采用SVPWM。



2.2.1 电流滞环跟踪控制原理

如图3所示,电流滞环控制是将给定的电流信号与检测到的交流信号进行比较,差值送到比较器中,若检测到的电流值大于给定电流值且超出滞环比较器的上限,则立刻改变开关管的状态,使之减小;反之使其增大。采用电流滞环控制可加快跟踪速度,得到高质量的电流响应。



2.2.2 空间矢量脉宽调制控制原理

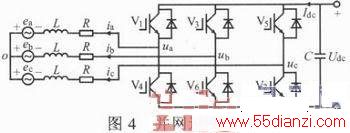

图4为风电并网逆变拓扑结构原理。



    ex(x=a,b,c)为网侧相电压,ux为交流侧输入相电压,ix为逆变器输出相电流,电流参考方向如图1中箭头所示:L为滤波电感,R为滤波电感的电阻,C为直流侧母线电容,Udc为C上的电压,Idc为C上的电流(方向如图4中所示),V1~V6为功率桥的6个功率开关管。



www.55dianzi.com

  电压矢量方程u=Ldi/dt+e,u为三相交流侧输入电压矢量:e为三相电网电动势矢量;i为三相交流侧电流矢量。设参考交流电流矢量为i*,则i与i*的电流误差矢量△i=i*-i,代入u=Ldi/dt+e可得:

  Ld△i/dt=Ldi*/dt+e-u           (1)

  为使电流误差为零,交流侧三相逆变器输入电压合成矢量u*需满足:u*=Ldi*/dt+e。三相电压型逆变器共有8个空间电压矢量uk(k=0,…,7)可选择,为使电流误差为零,可得到合适的uk满足:

  Ld△i/dt=Ldi*/dt+e-u=u*-uk     (2)

  可选择合适的uk来控制电流误差的变化率d△i/dt,从而控制△i来达到电流跟踪的目的。在SVPWM中,如图5a所示,将u*划分为6个不同区域,区域U(1):ea>eb>ec;区域U(2):ec>eb>ea;区域U(3):eb>ec>ea;区域U(4):ec>eb>ea;区域U(5):ec>ea>eb;区域U(6):ea>ec> eb。



    对于△i区域划分,取三相对称轴(a,b,c)正方向为△ia,△ib,△IC正方向。如图5b所示,将△i分为6个空间区域I(k)(k=1,…,6)。
    u*和△i确定后,可确定两矢量的空间位置,就可选择合适的uk,使d△i/dt方向相反,以减小电流误差。SVPWM中,△i被限定在一定的范围内,SVPWM能更好实现,该控制策略核心是将i*和检测到的实际电流进行比较,根据u*所在区域选择合适uk,通过选择合适的uk来控制d△i/dt,从而控制△i来实现电流跟踪。

3 实验

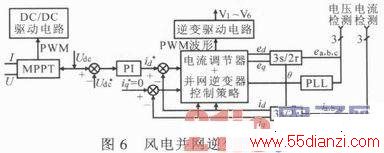

图6为并网逆变器控制系统结构,输出功率大于逆变器馈送到电网的功率时,直流母线上电压由于能量累积而升高,此时应增加DC/AC变换器输出指令电流,从而增加逆变器馈送到电网的能量来维持母线电压稳定;同理,当输出功率小于逆变器馈送到电网的能量时,逆变器将抽取母线电容的能量进行补充,母线电压下降,此时应减小输出电流指令来维持功率平衡,从而保持母线电压稳定。



        在5 kW实验平台上进行实验,控制运算由处理器TMS320LF2812实现,直流侧电压300V;并网电压220 V,逆变桥为IGBT(1 400V/40A),输出交流侧滤波电感为2 mH,稳压电容2 200μF/400 V,交流侧电阻10 Ω。给定开关频率5 kHz,驱动电路选用PHS2012x3。图7为实验波形。可见,风电并网发电系统采用提出的复合控制策略,能得到较好的动态响应,输出电压ug、电流ig为较标准的正弦波,且ug,ig接近同相,尖峰毛刺也相对较少,谐波基本消除,满足与电网电压同频同相的要求,得到了较好电能质量的系统并网电流。


  图7实验波形

  4 结论

  针对滞环控制输出电流存在一定尖峰毛刺和谐波的不足,提出采用电流滞环控制和空间矢量脉宽调制相结合的复合控制算法。并通过实验验证了该复合控制策略的可行性和优越性。
