3.3 单片机电路及编程
本文采用的是Atmel 公司生产的ATmega8 单片机来进行控制的，它的工作电压范围宽，抗干扰能力强，具有预取指令功能.这使得其理速度快，引脚输出电流大，驱动能力强，输出的脉冲信号无需放大可直接驱动步进电机驱动模块，端口全内置上拉电阻，均可作为输入或输出，具体情况通过编程灵活配置，基于以上优点，选择ATmega8L单片机作为控制器，不仅可提高系统整体性能，也可简化外围电路.

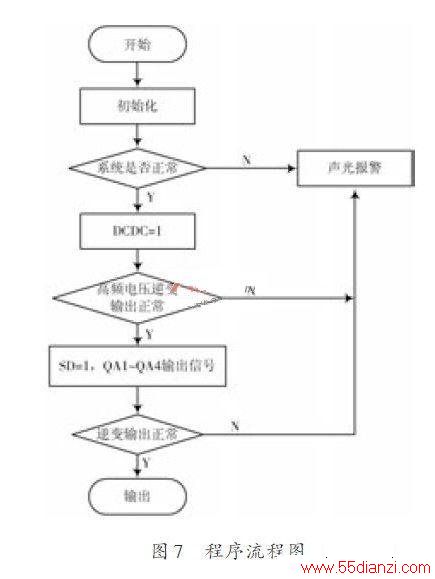

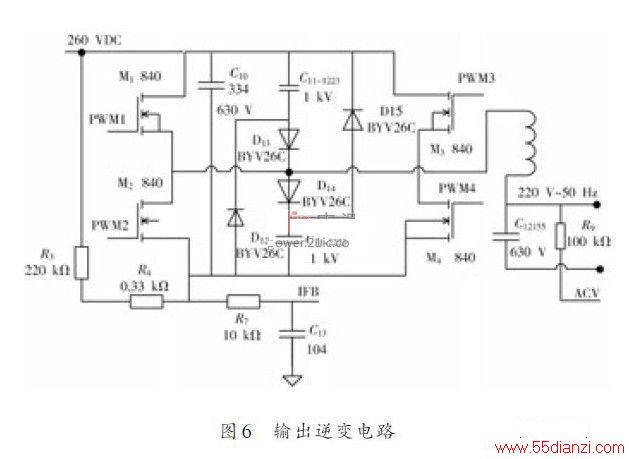

本文主要将它应用于整个系统的信号驱动，温度检测，风扇控制，安全保护，数据显示等.ATmega8单片机分别采集来自系统电路的温度.电流.电压，并根据这三个参数的情况分别控制启动风扇散热，控制是否输出报警信号，控制SD 端和DCDC 端是否使系统处于保护状态，QA1~QA4则是输出50 Hz的驱动信号，具体的编程控制如图7所示.当系统启动后，单片机先检查系统的温度环境是否正常，不正常则启动报警，并提示出错代码，如果正常则启动高频逆变电路工作，并检测260 VDC是否正常，不正常则报警，正常则启动正弦逆变电路工作，并一直检测输出的电压电流是否正常，正常则输出，不正常则报警.
4 结语
综上所述，基于ATmega8单片机控制的正弦波逆变电源的整体设计方案，可高效.便捷的为野外作业提供所需的交流电源，该电路目前已实验成功并投入到实际的使用当中.实践证明，本文设计出来的逆变电源具有体积小，重量轻，稳定可靠的性能.
