一 触摸屏的画面设计介绍
1.1 参数设置
在中国台湾威纶公司的触摸屏组态软件EasyBuilder中新建一个项目，选择触摸屏的型号为5.7in的MT506T/C/M(320×234)，语言为“东方语言”。在组态软件的工作区出现自动生成的初始画面。执行菜单命令“编辑”→“系统参数”，在打开的对话框的“PLC设置”选项卡中，设置PLC的类型为FX2N，并设置PLC与触摸屏的通信参数。
1.2 画面的生成与参数设置
执行菜单命令“窗口” → “打开窗口”，在出现的“打开窗口”对话框（见图1）中可以新建画面、删除和打开选中的画面。点击“新建窗口”按钮，选择窗口的类型为基本窗口，在打开的“窗口设置”对话框中设置窗口的属性，生成一个新的窗口。在“打开窗口”对话框中选中某个画面后点击“设置”按钮，可以设置该窗口的参数。用“背景”域的“颜色”选择框可以设置画面背景的颜色。我建立了两个窗口，一个命名为“初始画面”，窗口编号为10，一个命名为“主画面”，窗口编号为11。

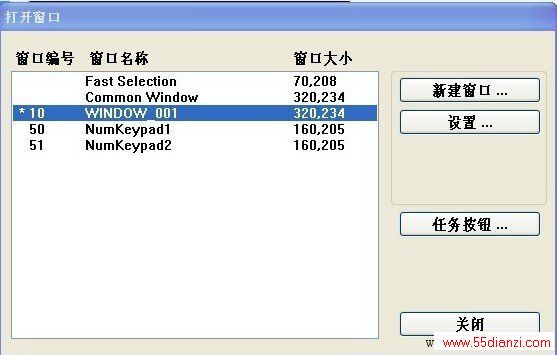

图1 “打开窗口”对话框
图2是触摸屏上电后自动打开的初始画面，图3中的主画面用来监视和控制一台变频器驱动的电动机的运行。用触摸屏上的两个按钮来控制电动机的起动和停止，用FX2N的输出点Y0来控制电动机运行。在触摸屏上设置的电动机转速给定值送到PLC的数据寄存器D0，同时用触摸屏显示PLC的D1中实测的电动机转速。生成触摸屏画面的主要工作就是生成画面中的各种元件和设置它们的属性。

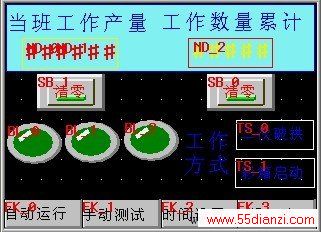

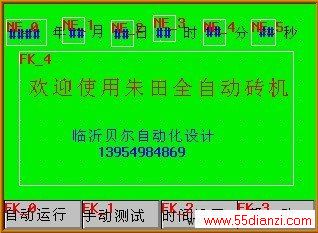

图2 初始画面 图3 主画面
1.3 指示灯的组态
如何找到画面设计所需的组态元件，在哪里？看图4可知，一种方法是点击菜单栏“元件”选项，出现下拉菜单，以及选择你需要的元件，例如“位状态指示灯”，大家找到了吗？另一种方式是在软件界面右侧，元件工具条里找，鼠标在每个元件图素上等待片刻，就会自动显示出该元件图素是啥元件，大家试试，“位状态指示灯”元件长啥样？
现在首先生成显示电动机运行状态的绿色指示灯。点击工具条上的“位状态指示灯”按钮，剖，打开“位状态显示元件属性”对话框(见图5)。在“一般属性”选项卡中，设置 “读取地址”中的“设备类型”(即PLC元件号的类型)为Y，“设备地址”为0，即在Y0为1状态时，该指示灯将被点亮。用该选项卡下部的“功能选择”选择框可以设置指示灯是否闪烁和闪烁的频率。
在“图形”选项卡，选中“使用向量图”复选框，点击“向量图库”按钮，在出现的对话框中选择图库和图库中的图形。回到“图形”选项卡后，将会出现选择的指示灯图形。点击“确定”按钮，关闭属性设置对话框，指示灯出现在画面上。可以用鼠标调节指示灯的大小和位置。
图4 功能键元件属性对话框 图5 位状态指示灯属性对话框
1.4 文本的组态
为了在绿色指示灯左侧显示字符“电机状态”，点击工具条上的“文本”按钮，在出现的对话框中设置要生成的字符串的颜色为黑色、字符大小为24，要显示的字符为“电机状态”，“电机”和“状态”分成两行，还设置字符的对齐方式为中对齐。

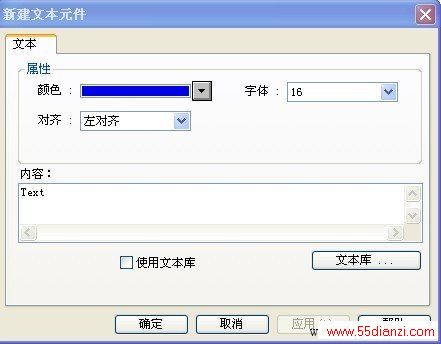

图6文本元件属性对话框
1.5 按钮的组态
画面上的按钮用于为PLC提供起动和停止电动机的输入信号。但是这些信号只能通过PLC的辅助继电器M来传递，不能送给PLC的输入继电器X，因为它们的ON／OFF状态惟一地取决于外部输入电路的通断状态，不可能用触摸屏上的按钮来改变。
点击工具条上的“位状态切换开关”按钮剖，打开“新建切换开关元件”对话框(见图7)。在“一般属性”选项卡中，设置“读取地址”和“输出地址”的设备类型均为M，设备地址均为0，设置“开关类型”为“复归型开关”，即该按钮具有点动按钮的特性，用鼠标点击该按钮时，PLC中的M0为1状态，放开该按钮时，M0为0状态。
图7 位状态切换开关属性对话框
用“图形”选项卡设置按钮的外形，在“标签”选项卡选中复选框“使用标签”。设置按钮上的字符为“启动”，字符颜色为黑色，字体大小为16，还可以设置字符的左右对齐方式。按钮的0、1状态可以分别设置不同的标签属性。点击“复制目前文本内容至其它状态”按钮，在0、1状态，标签具有相同的属性。
用同样的方法生成“停止”按钮，它的读取地址和输出地址均为M1。
1.6 数值输入元件的组态

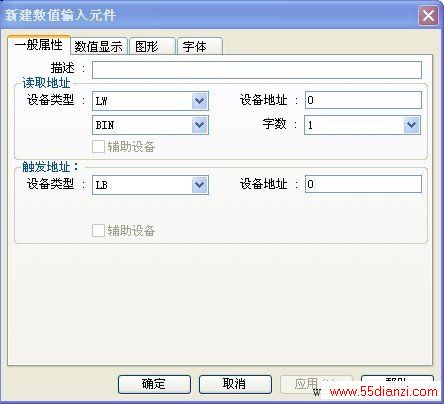

点击工具条上的“数值输入”按钮，打开“数值输入元件属性”对话框(见图8)。在“一般属性”选项卡中，设置“读取地址”为D0，数值为BIN(二进制数)，读取字数为l。触发地址设为Y0，即只有当电动机运行(即Y0为1状态)时才能设置电动机的转速。
在“数值显示”选项卡，选择显示十进制数和“原始数据显示”，整数部分为3位，小数部分为1位。还可以设置输人的下限和上限。当输入上限为9999时，最大可以输入999.9。
在数据输入元件的左边和右边，分别生成文本“设置转速”和“转／分钟”。
