灵敏可靠的掌声控制开关分析

　　（2）用电压表测试IC1插座的3脚，检查电压是否为3∨，无误后插入IC1，并监测此时电源部分的工作电流，为1～2mA。

（3）置入IC2，并在IC2输出端3脚串连—个220Ω电阻和LED到电源负极。此时，如果轻轻击掌，LED应该随着每次的掌声发光闪动。这时可以在该电路装置将要安装的地方进行模拟测试，保证在房间的每个位置，该装置每次都能正常响应你的掌声。前面笔者解释过，电路的灵敏度由MIC和Hl的阻值决定，需要读者在您实际使用的环境中综合考虑。图1参数是笔者实际使用的参数，只需连续轻轻击掌两次，电路可以正常开关，因为卧室通常比较安静，平时也没出现过误动作的情况。

　　（4）最后，拆除前面测试用的LED，置入IC3，再次测试整机电路。此时可以通过监测整机电流来检测电路工作状态。K1吸合电流约为28mA。

　　电灯部分的改造

　　卧室内—般都为璧灯和吸顶灯，改造很简单（见图3）。为确保安全，安装电路前，整个家里的总电源务必切断（而不仅仅关闭要改造的房间灯的墙璧开关）。打开灯罩，找到与灯泡座连接的电线，将其切断，按照图1所示接入该电路即可。

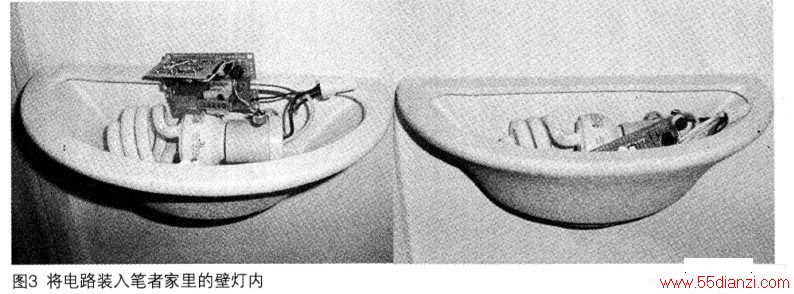

图３　将电路装入笔者家里的壁灯内

　　之后，盖上灯罩，恢复家里的总电源，打开墙壁开关。此时卧室的灯应该像平时—样点亮，轻轻连续击掌两次，电灯应该应声而灭。再次击掌两次，又应声而亮。

　　虽然改造过程很简单，笔者这里还是要强调和提醒大家谨慎操作，注意安全，以免触电。特别是通电前，应该反复对照检查，确认无误后方可通电试验！

　　电路的改进

　　有些使用环境，为了节约电能，需要确保在白天的时候电路不致误动作。这时，可以参考图4电路。这里IC1采用一块双运放（LlMl358）集成电路，其中IC1 延续了图1中IC1的作用和功能，IC1 b接成了一个可调节的亮度检测电路。

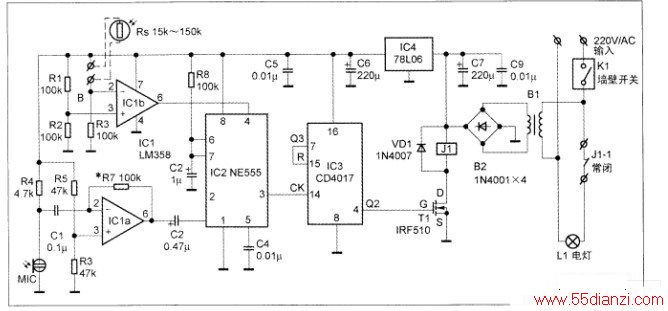

图４　改进后的电路

　　白天时，光敏电阻的阻值很小，IC1 b负端（2脚）输入电压（B点）高于IC1 b的正端（3脚）的参考电压（3∨），输出端（6脚）为低电平，IC2 的电位被嵌位在低电平状态，使IC2（NE555）处于强制复位状态而不工作。此时，不管触发信号为何种电平，IC2的输出端保持在低电平状态，电路不会工作。

　　当外界光照下降到—定程度（如黄昏后），光敏电阻Rs阻值增加很多，导致IC1 b负端（2脚）输入电压（B点）低于IC1 b的正端（3脚）的参考电压（3∨）9输出端（6脚）为高电平，此时IC2强制解除，开始像图1电路—样正常接收、处理声控信号。

　　IC3组成输出控制部分，与图1电路有所区别，这里采用的是CD4O1 7来实现输出控制。连续收到两次击掌信号后，IC3的4脚输出高咆平并保持，VT1导通，K1吸合。此时再击掌一次，IC3的Q2输出为低电平，VT1截止，K1断开。同时，由于Q3（7脚）与复位R（15脚短接），电路复位待命，等待下次循环的到来。

　　制作和使用时，对光敏电阻的选择和安装有一定要求。光敏电阻的亮阻值为1O～1 5kΩ，而暗阻值至少在100～150kΩ以上。适当调节R3的阻值，也可以对光控部分的动作进行调节。

　　安装光敏电阻时，可考虑用黑色的电工胶布将光敏电阻贴在房间的玻璃上，用于检测室外的亮度，而又不受房间内的光照影响。
