西门子PL用四个按钮分别控制四个灯的设计

西门子PLC实现用四个按钮分别控制四个灯的设计原理：用四个按钮分别控制四个灯，当其中任意一个按钮按下时对应的灯亮，多个按钮按下时灯不亮。

具体控制方案设计如下：

1．输入/输出元件及控制功能

输入/输出元件及控制功能

　

PLC软元件

元件文字符号

元件名称

控制功能

输入

I0.0

SB1

按钮1

控制灯

I0.1

SB2

按钮2

控制灯

I0.2

SB3

按钮3

控制灯

I0.3

SB4

按钮4

控制灯

输出

Q0.0

EL1

灯1

照明

Q0.1

EL2

灯2

照明

Q0.2

EL3

灯3

照明

Q0.3

EL4

灯4

照明

　
　2．电路设计

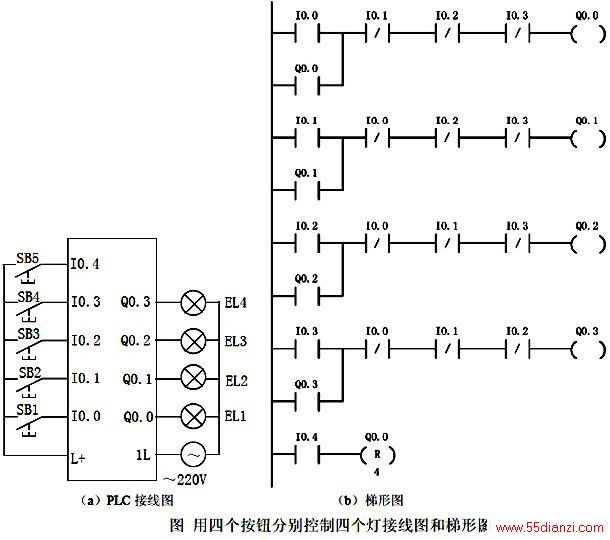

　　用四个按钮分别控制四个灯的接线图和梯形图，如下图所示。

  　　3．控制原理

　　如上图（b）梯形图所示，例如：
　　● 当按下按钮SB1 时，梯形图中的I0.0 常开接点闭合，输出线圈Q0.0 得电自锁，EL1 灯亮。I0.0 常闭接点断开，其他输出线圈失电。
　　● 如再按下按钮SB2，梯形图中的I0.1 常闭接点断开，Q0.0 线圈失电，I0.1 常开接点闭合，输出线圈Q0.1 得电自锁，EL2 灯亮。
　　● 按下按钮SB5，I0.4 接点闭合，Q0.0～Q0.3 全部复位，灯全灭。
