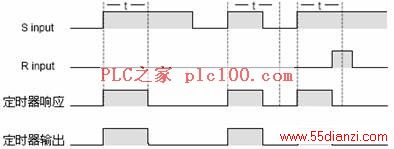

脉冲定时器时序如下:
例3.2.1 STL语句表如下:
A I 0.0
L S5T#10s \\装入定时时间到ACCU1
SP T5 \\启动脉冲定时器T5
A I 0.1
R T 5 \\定时器T5复位
A T 5
= Q 4.0

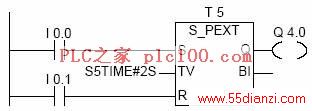

FBD功能图如下:

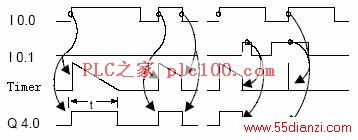

时序图如下:
