模拟量输出模块ISODA在远程设备控制中的应用

模拟量输出模块ISODA在远程设备控制中的应用

点击数:7877 次   录入时间:03-04 11:40:08   整理:http://www.55dianzi.com   PLC工业控制

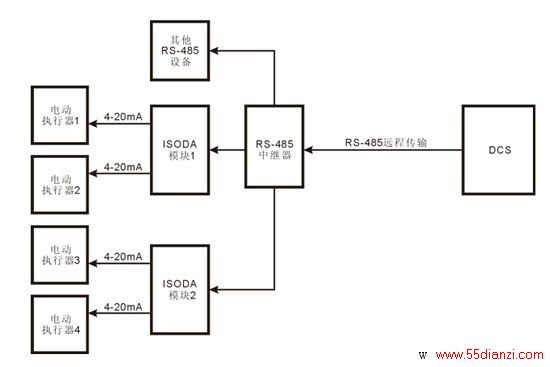

图3 ISODA模块在远程控制电动执行器的应用框图

图3 ISODA模块在远程控制电动执行器的应用框图

    智能化是当前一切工业控制设备的流行趋势,ISODA模块的智能化程度很高,可以接收数字信号,将主机的控制信号快速地转换成模拟信号,来控制电动执行器。

   5、模拟信号的数字化远程传输与还原

    ISODA模块可以通过短接HOST端到GND端(即11脚和12脚短接)设置成主机模式,与ISO4021模块的通讯接口相连接,并将ISO4021模块设置为Modbus通讯方式,就可以实现将ISO4021的两通道输入信号对应在ISODA模块的两个输出通道里输出。该模式主要用于模拟信号的数字化远程传输与还原,在信号的光纤传输,GSM、CDMA无线传输,以太网传输等领域得到广泛应用。

    ISODA模块主机模式设置方法:1,模块没有上电时,短接HOST端到GND端(即11脚和12脚短接)。2,接通电源,给模块上电,模块即进入主机模式,会不断地按Modbus协议的发出读寄存器数据命令。3,注意,要进入主机模式,CONFIG管脚不要短接到地线(GND管脚),否则会进入缺省模式。

    4-20mA模拟信号在工业现场应用广泛,下面以4-20mA信号为例,实现远程传输与还原。4-20mA模拟信号进入ISO4021A4-232模块后转换成数字量,通过RS-232接口,连接到RS-232转光纤转换器,或者RS-232转GSM/CDMA转换器,或者RS-232转以太网转换器,再通过光纤,或者GSM/CDMA,或者以太网远程传输,在接收端再用相应的RS-232转光纤转换器,或者RS-232转GSM/CDMA转换器,或者RS-232转以太网转换器,将信号转换成RS-232信号。RS-232信号输出到ISODAO1-232模块的RS-232接口,最后ISODAO1-232模块输出4-20mA的模拟信号,完成了远程传输功能。

图4 4-20mA信号远程传输

图4 4-20mA信号远程传输

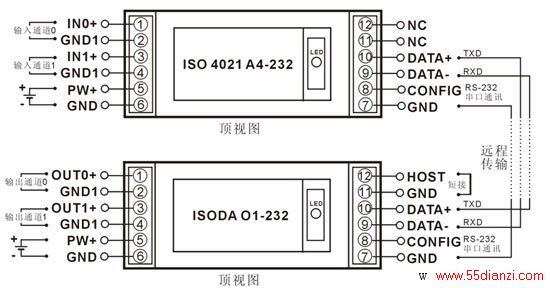

图5 ISODA与ISO4021的RS-232通讯接线图

图5 ISODA与ISO4021的RS-232通讯接线图

6ISODA与ISO4021的RS-485通讯接线图
