plc输入输出回路接线

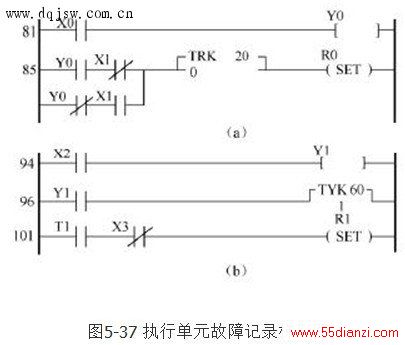

上图的程序是用来判断外部接触器是否可靠动作。X0为接触器动作条件，Y0为线圈的输入，XI 为接触器辅助常开触点，定时器DRK的定时时间大于接触器动作时间，R0为故障位，ON时为故障应报警处理。故障具有记忆功能，由故障复位按钮清除。当定时器定时时间大于Y0开启到位时间，表示Y0故障。

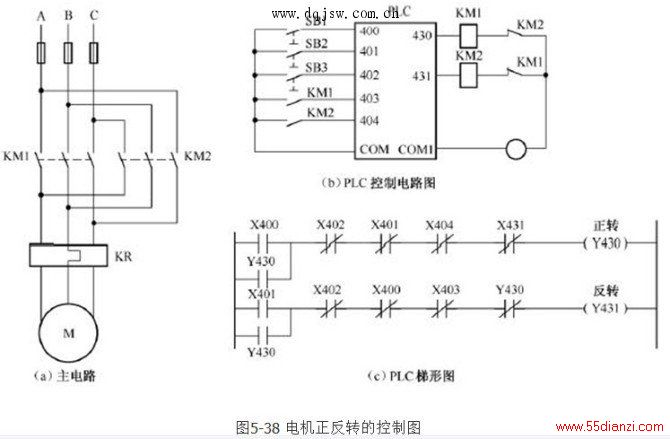

上图电机正反转对接触器的互锁单纯在PLC内部逻辑上互锁是不够的，当外电路发生故障就失去了作用，将两个接触器的常开辅助触点作为输入点引入PLC的输入端，在软件中把这两个以长闭方式串联对方输出线圈中，同时外部线圈也相互串接对方常闭触点，起到了完善的保护。
（六）.PLC与变频器的连接：

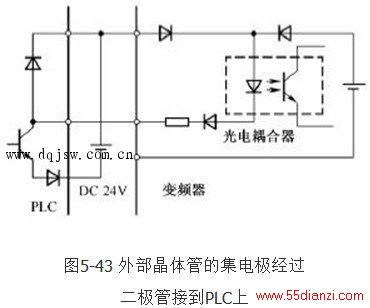

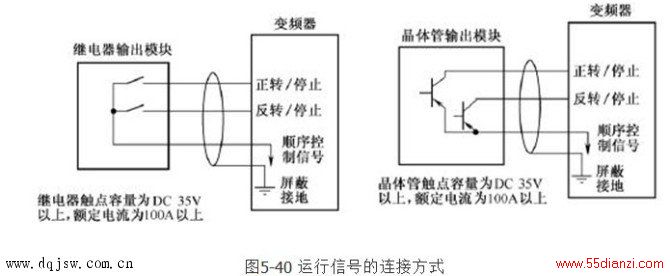

变频器的输入信号有运行/停止，正转/反转，微动等运行状态进行操作的开关型指令信号。注意当输入开关信号进入变频器时会发生外部电源同变频器内部控制电源之间的串扰，使用晶体管进行连接时，需利用PLC电源将外部晶体管集电极经过二极管接到PLC上。



变频器工作时会产生较强的电磁干扰，与PLC连接时避免使用共同的接地线，使变频器有关线路同PLC线路分开，都应采用屏蔽电缆。
对于低频电路应单端接地，对于高频电路屏蔽层应双端接地，电缆芯线和连接器插针连在一起，同时将金属外壳与屏蔽层良好焊接。PLC的输入和输出布线时尽量分开走线，输入和输出回路配线必须使用压接端子，或单股线，不宜用多股绞合线直接与PLC的接线端连接，容易出现火花。
