1 PLC的编程语言
1.1 PLC编程语言的国际标准
IEC 61131-3标准的5种编程语言：
(1) 顺序功能图(Sequential Function Chart)；
(2) 梯形图(Ladder Diagram)；
(3) 功能块图(Function Block Diagram)；
(4) 指令表(Instruction List)；
(5) 结构文本(Structured Text)。

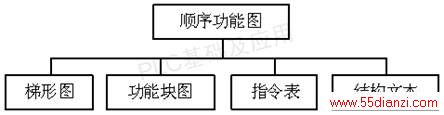

图3-1 PLC的编程语言

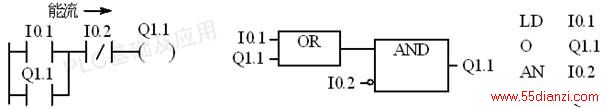

图3-3 梯形图 图3-4 功能块图与语句表

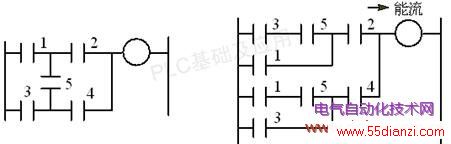

图3-5 梯形图
“能流”(Power Flow)只能从左向右流动。
1.2 梯形图的主要特点
2 FX系列PLC梯形图中的编程元件
2.1 基本数据结构
1．位元件
X：输入继电器，接收外部触点和电子开关输入给PLC的开关量信号。
Y：输出继电器，用于从PLC输出开关量信号，去控制外部负载。
M（辅助继电器）和S（状态继电器）：PLC内部的运算标志。
用二进制数1和0来表示位元件的两种状态。
2．字元件
8个连续的二进制位组成一个字节（Byte），16个连续的二进制位组成一个字（Word），两个连续的字元件组成一个双字（Double Word）。字的最高位（第15位）为符号位，正数的符号位为0，负数的符号位为1。
2.2 FX系列PLC的性能指标
2.3 输入继电器与输出继电器

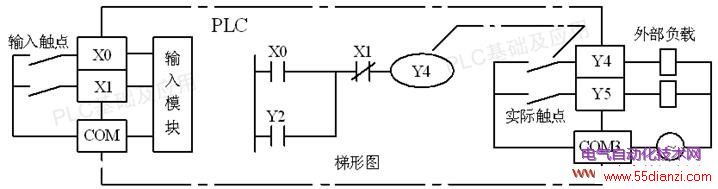

图3-6 输入继电器与输出继电器
2.4 辅助继电器与状态
1．通用辅助继电器
2．有保持功能的辅助继电器
3．特殊辅助继电器
M8000(运行监视)：RUN模式时为ON；STOP模式为OFF。
M8002(初始化脉冲)：仅在M8000由OFF变为ON状态时的一个扫描周期内为ON。
M8011～M8014分别是10ms、100ms、1s和1min时钟脉冲。
M8005(锂电池电压降低)。
4．状态（State）是用于编制顺序控制程序的一种编程元件。

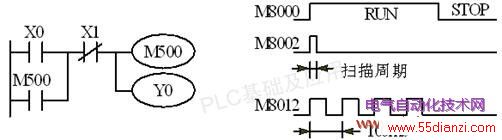

图3-7 断电保持功能 图3-8 波形图

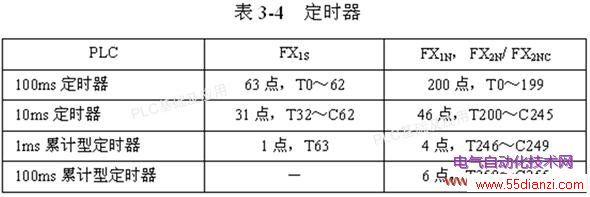

2.5 定时器
1．通用定时器

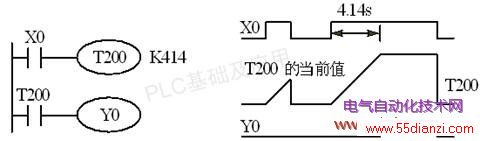

图3-10 定时器

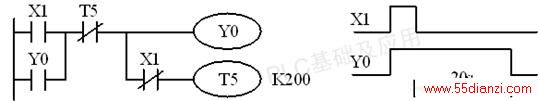

图3-11 输入电路断开后延时的电路
2．累计型定时器

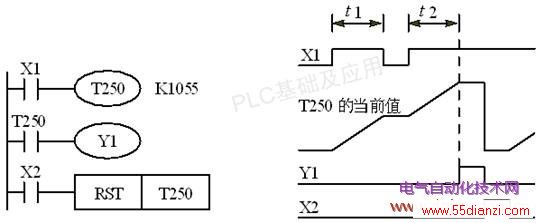

图3-12 累计型定时器

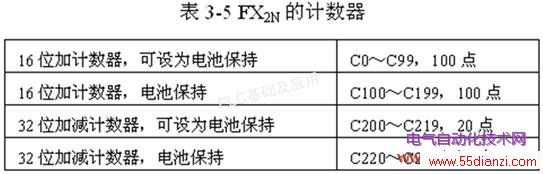

2.6 内部计数器
1．16位加计数器

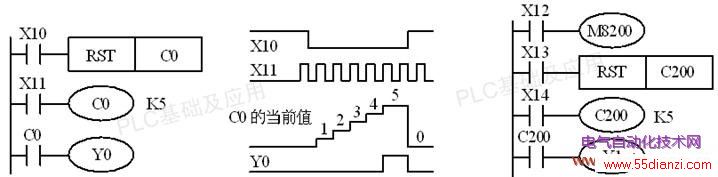

图3-13 16位加计数器 图3-14 加/减计数器
2．32位加减计数器
2.7 高速计数器
1．高速计数器(HSC)概述
2．一相高速计数器

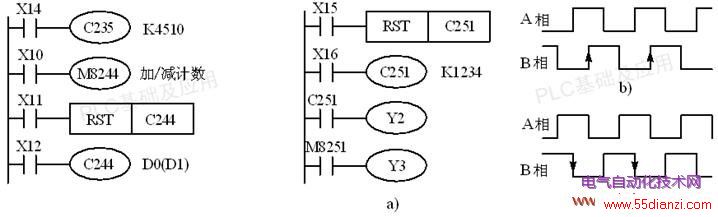

图3-15 一相高速计数器 图3-16 AB相高速计数器
3．两相双向计数器
4．A-B相型双计数输入高速计数器
5．高速计数器的计数频率
2.8 数据寄存器
1．通用数据寄存器
2．保持型数据寄存器
3．特殊数据寄存器D8000～D8255
5．外部调整寄存器D8030和D8031
6．变址寄存器V0～V7和Z0～Z7
2.9 指针与常数
分支、子程序使用指针P，中断使用指针I。
K表示十进制常数，
H表示十六进制常数。
3 FX系列PLC的基本逻辑指令
3.1 LD、LDI、OUT指令

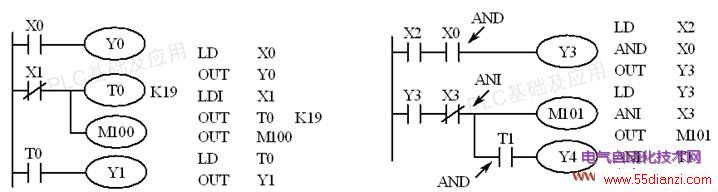

图3-18 LD、LDI与OUT指令 图3-19 AND与ANI指令
3.2 串联指令与并联指令
图3-20 不推荐的电路 图3-21 OR与ORI指令

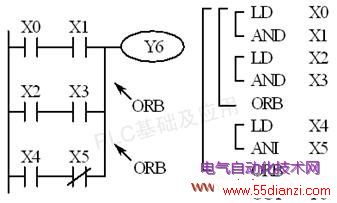

图3-22 ORB指令

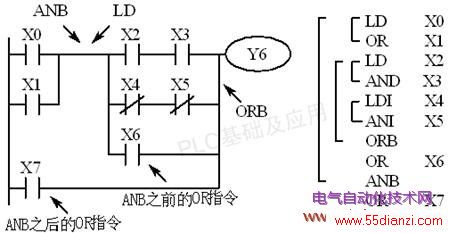

图3-23 ANB指令

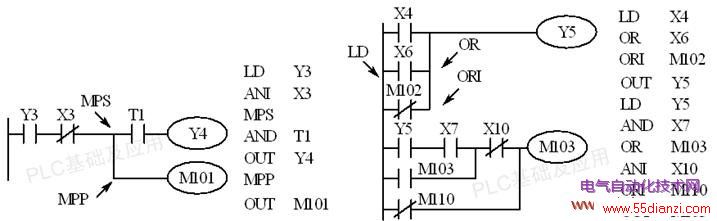

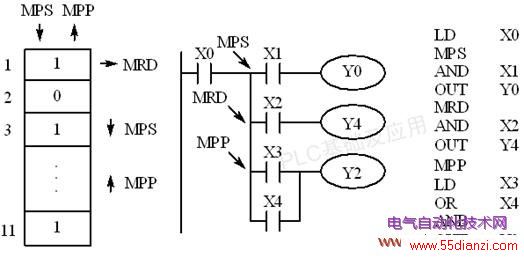

3.3 堆栈指令与多重分支输出电路
