PLC的长延时电路控制原理

　　控制要求：当一个控制信号发出后，要延时一段很长时间才能输出一个信号。

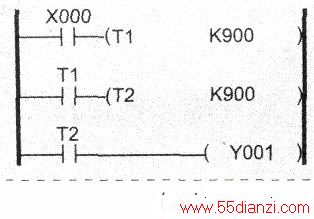

　　控制原理：a图XOOO接通，T1计时900S后动作，T1常开触点接通，T2开始计时，再过900S后T2动作，使YO01输出，累计时间1800S。

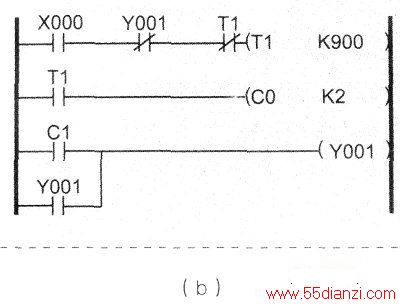

　　B图当XOOO接通，T1开始计时，900S后T1常开触点闭合，计数器CO减1，T1常闭触点断开，Tl复位，下一个扫描周期又开始计时，900S后CO再减1，计数值达到设置值，CO动作，YO01得电自锁，T1、CO复位。

　　梯形图！
