QX4057

QX4057

点击数:7170 次   录入时间:03-04 11:39:27   整理:http://www.55dianzi.com   集成电路资料库

  采用6引脚SOT-23封装。

    特点:

  ·锂电池正负极反接保护;

  ·高达500mA的可编程充电电流;

  ·无需MOSFET、检测电阻器或隔离二极管;

  ·用于单节锂离子电池

  ·恒定电流/恒定电压操作,并具有可在无过热危

  ·险的情况下实现充电速率最大化的热调节功能;

  ·可直接从USB端口给单节锂离子电池充电;

  ·精度达到±1%的4.2V预设充电电压;

  ·最高输入可达9V;

  ·自动再充电;

  ·2个充电状态开漏输出引脚;

  ·C/10充电终止;

  ·待机模式下的供电电流为40uA;

  ·2.9V涓流充电器件版本;

  ·软启动限制了浪涌电流;

        引脚排列图:

引脚排列图

【互换 兼容】


QX4057的原厂(中文)资料 数据手册 脚功能参数 封装

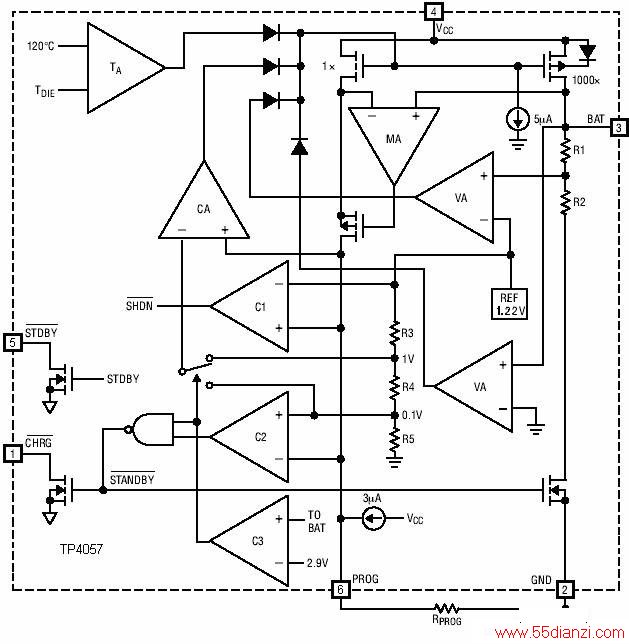

www.55dianzi.com内部方框图

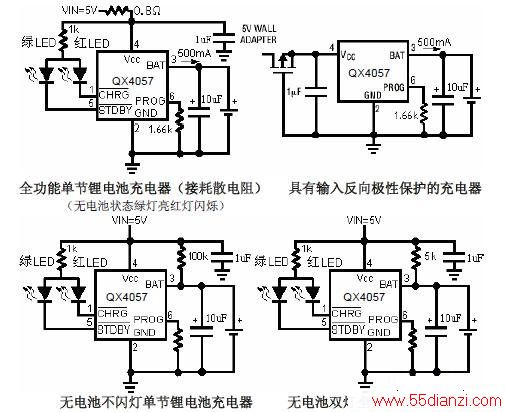

www.55dianzi.com应用电路





www.55dianzi.com1、QX4057测试中,芯片BAT端(3号脚)应直接连接电池正极,不可串联电流表,电流表可接在芯片VCC端。

  2、为保证各种情况下可靠使用,防止尖峰和毛刺电压引起的芯片损坏,建议QX4057应用中VIN端和BAT端分别接1uF和10uF的电解电容,如可能还可各再接一个0.1u的陶瓷电容。所有电容位置以靠近芯片引脚为优,不宜过远。

  3、采用SOT23封装,大电流应用中(400mA以上)散热效果不佳可能引起充电电流受温度保护而减小。客户可以不接耗散电阻,若电流不能满足要求,请根据实际电源电压设计热耗散电阻,芯片Vcc端输入电压在4.6V为最佳,可得到较大充电电流,一般热耗散电阻为0.5至1欧姆。同样良好的PCB板布局可以有效减小客户在大电流充电应用中温度对电流的影响。
