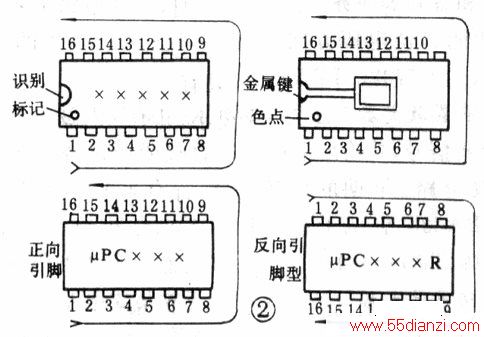

封装材料大多为塑料，少量为黑陶瓷或白陶瓷．识别集成电路引脚时，应先注意其定位标记。对扁平封装器件．识别标记一般是器件端面上一小片类似引脚的金属片或封装表面上的一个小圆点、小圆圈、色点，如图1所示。塑封双列直擂集成电路的标记为弧形凹口、圆形、凹坑或小圆圈。瓷封双列直插集成电路的标记为金属键，且大多另标色点。塑封和瓷封两种集成电路的标记如图2所示。找到识别标记后，将集成电路位置按“识别标记处于器件俯视图左侧或左下部”摆好，然后由左下第1脚起按逆时针方向依次数为1，2,3，4，5，……脚（见图1、图2）。有些音响集成电路具有性能一样，但引脚排序完全相反的两个品种，其反向引脚品种往往在型号上多个后缀字母R，引脚识别示意如图2中所示。

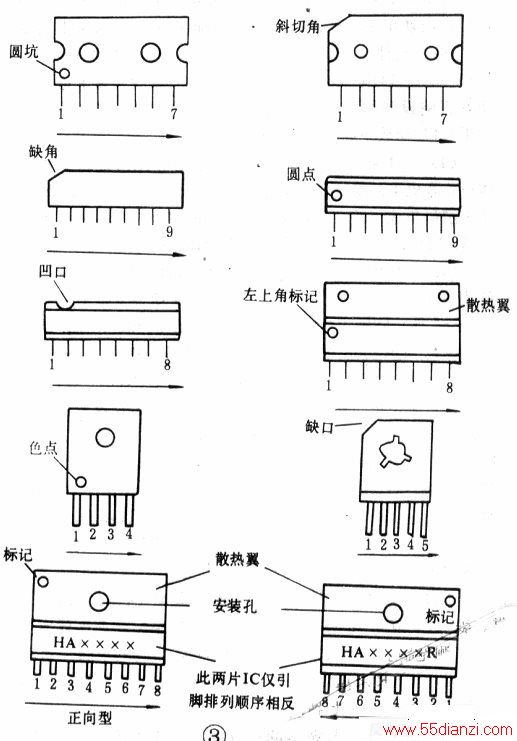

对于单列直插集成电路，引脚识别方法如下：将器件引脚朝下摆放，人面对识别标记，无识别标记则面对型号，然后从标记所对应一侧的最边端一个引脚数起（无标记的从最左端一个引脚数起，反向引脚器件从最右端一个引脚数起），依次为1，2，3，……脚。图3列出常见单列直插器件的引脚识别图，供参考。
