检查解码芯片常采用示波器观察各接口数字信号波形的有无,用数字万用表测量有关引脚的电压值或在路电阻值是否正常,工作电压是否正常,以及一些基本信号(如时钟信号等)是否正常,必要时可操作按键,并观察数据线、地址线或总线是否有反应来判断解码芯片是否损坏。
一般来讲,解码芯片工作电压低,损坏几率较少,多数是因个别引脚虚焊或印制线条间因某种原因产生漏电而产生故障,所以在修复解码电路故障时,很大程度上取决于维修人员的集成电路焊接技术。如果焊接不当,不但不能排除故障,反而会造成新的人为故障,如破坏印制板走线等。在视频解码器中,视频时钟信号一定是由外部电路提供的,而且行、场同步信号的应用方式也不完全相同,这是由于其应用软件不同而异的。
因此,在维修工作中,应首先对以下引脚进行检测。
(1)测解码芯片的工作电压,一般是3.2~3.3V。
(2)测系统时钟信号。
(3)测视频时钟(VCK)和行、场同步信号。
(4)测串行数据信号(DATA)。
(5)测复位信号。复位信号只是在开机瞬间有一个电平变化周期,在以后的工作时间中应长期稳定在同一电平,这对解码芯片的工作极其重要。

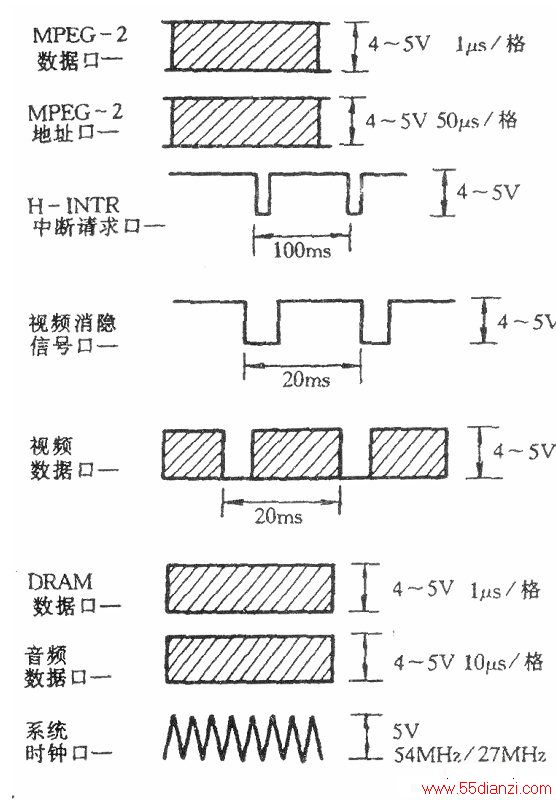

解码芯片ODM8211关键引脚的波形见下图所示。
