用万用表检测贴片电阻器的注意事项

　　(1)使用万用表欧姆档的不同档位时，先要进行万用表指针的校零，即将红、黑表笔短接，调整欧姆档校零旋钮，使万用表指针指向0Ω处。

　　(2)用万用表检测贴片电阻器的阻值时，手不能同时接触被测贴片电阻器的两根引脚，以避免人体电阻影响测量结果。

　　(3)测量贴片电阻器时，红、黑表笔可以互换，不影响测量结果。

　　(4)欧姆档量程应选择适当，否则将直接影响测量精度。一般选择使指针居于中间位置的档位。例如：被测贴片电阻器的阻值为几欧姆至几十欧姆时，应选择1Ω档；被测贴片电阻器的阻值为几十欧姆至几百欧姆时，应选择10Ω档；被测贴片电阻器的阻值为几百欧姆至几千欧姆时，应选择100Ω档；被测贴片电阻器的阻值为几千欧姆至几十千欧姆时，应选择1kΩ档：被测贴片电阻器的阻值在几十千欧姆以上时，应选用10kΩ档。

　　(5)小阻值贴片电阻器由于阻值小，常采用将相同阻值贴片电阻器串联后，测量其总电阻，然后除以总个数，即可得到小阻值贴片电阻器测量值的方法进行测量。

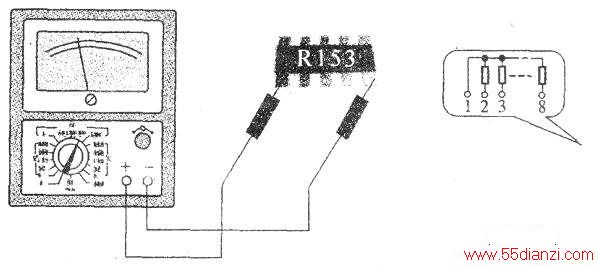

　　(6)由于贴片排电阻具有A～I等结构形式，且不同结构形式贴片排电阻内部等效电路差异较大，故对贴片排电阻进行检测时，了解其内部结构是关键。贴片排电阻测量方法如下图所示。
