光电耦合器识别与检测

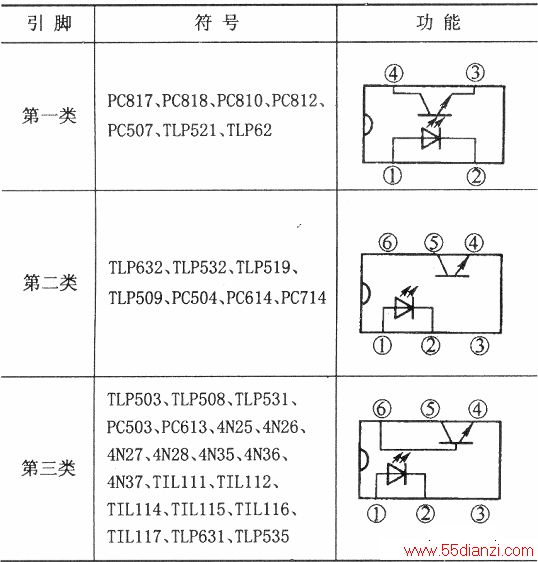

　　检测光电耦合器可用两只万用表进行判别，先将一块万用表置于R×1kΩ档，黑表笔接发光二极管的正极，红表笔接发光二极管的负极，为发光二极管提供驱动电流：将另一只万用表置于R×100Ω档，同时测量光电耦合器的③、④脚（对于6个脚型的光电耦合器为④、⑤脚）之间的电阻，然后交换③、④脚的表笔再测量一次，两次中有一次测得阻值较小，约几十欧，这时黑表笔接的就是光敏晶体管的集电极。保持这种接法，将接①、②脚的万用表置于R×100Ω档，如这时③、④脚之间的阻值有明显的变化，增至几千欧，说明光电耦合器是好的；如果③、④脚之间的阻值不变或变化不大，则说明光电耦合器损坏。
