LG L1715S液晶显示器场效应晶体管的检测方法

　　

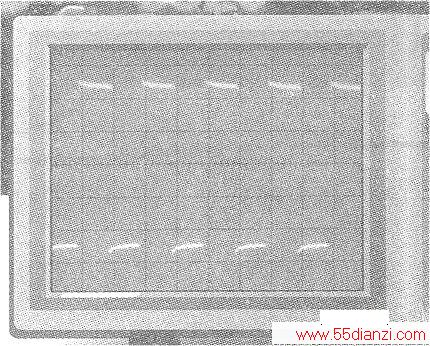

　　若检测的波形与之不符，则怀疑该场效应晶体管出现故障，可在不通电的情况下，对其进行阻值的测量，即可判别该场效应晶体管是否出现故障。
　　
　　将万用表黑表笔接地，红表笔依次接场效应晶体管的各个引脚，检测完后，对换表笔，红表笔接地，黑表笔依次接各个引脚。下表为场效应晶体管正常工作时各引脚阻抗值对照表。

引脚号 正向阻值(kΩ)（黑表笔接地） 反向阻值(kΩ)（红表笔接地） 引脚号 正向阻值(kΩ)（黑表笔接地） 反向阻值(kΩ)（红表笔接地） ① 5 1 38 ⑤ 0 O ② 5.1 32 ⑥ 9 32 ⑧ 5.1 34 ⑦ 2 22 ④ 5.2 32 ⑧ 16 15
