石英晶体振荡器的检测

    1．测量电阻法  用万用表R×10k档测量石英晶体振荡器的正、反向电阻值，正常时均应为∞（无穷大）。若测得石英晶体振荡器有一定的阻值或为0，则说明该石英晶体振荡器已漏电或击穿损坏。

    2．测量电容量法  通过用电容表或具有电容测量功能的数字万用表测量石英晶体振荡器的电容量，可大致判断出该石英晶体振荡器是否已变值。例如，遥控发射器中常用的45kHz、480kHZ、500kHZ和560kH­Z石英晶体振荡器的电容近似值分别为296~310pF、350~360 pF、405~430 pF、170-196 pF。若测得石英晶体振荡器的容量大于近似值或无容量，则可确定是该石英晶体振荡器已变值或开路损坏。

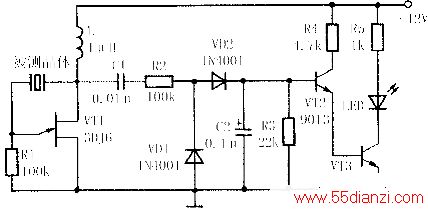

    3．用测试电路检测  用晶体管及有关外转元件组成的测试电路也可以检测也石英晶体振荡器是否完好。

    若将石英晶体振荡器接入电路中（注意，石英晶体振荡器的两条引线不能相距过近），电路能起振，LED指示灯闪烁，则说明该石英晶体振荡器性能良好；若将石英晶体振荡器接入电路后，电路不起振，LED指示灯也不亮，则说明该石英晶体振荡器已损坏。
