TCL王牌L42M9FB(MS19C机芯)液晶彩电三无－FSQ0265代换FSQ510技巧

　　此机采用二合一电源板40-IP42CS-PWI1XG。
　　

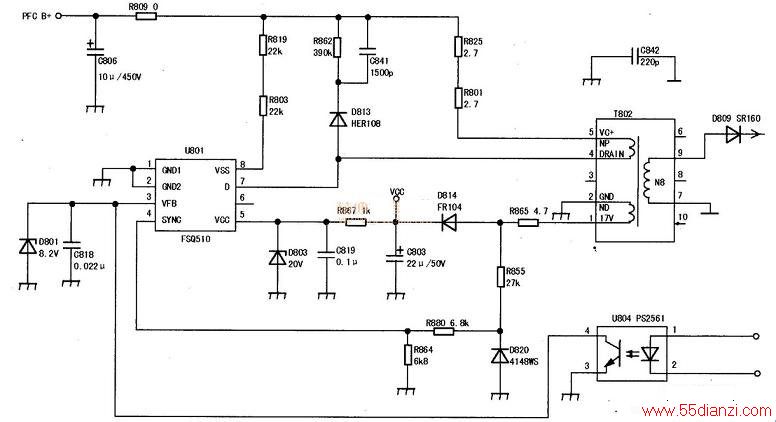

　　开盖后，测量发现无3.3V电压输出，说明电源板副电源（所用IC为FSQ510）（U801）没工作，电源板上无明显烧痕，测量电容C806(4.7}LF/400V）正极只有100多伏电压，异常。拆下后发现一个引脚已锈掉，因手里没有此型号电容，用10μF/400V代替，测量U801的⑦脚对地阻值只有200多欧，不正常。因为没有FSQ510可换，仔细对照它与FSQ0265的功能脚和工作电压值后，决定用FSQ0265代换：先将FSQ0265的②和④脚悬空，然后分别飞线到对应的穿孔即可，FSQ0265的⑥、⑦、⑧脚都是D极，三脚连在一起后用⑦脚入孔，焊接后，测量FSQ0265的⑦脚电压为OV, C806电压300V左右，两只2.7Ω的电阻R825 , R801开路，更换后，通电试机，故障排除。相关电路如下图所示（注：圈中为故障点）。
