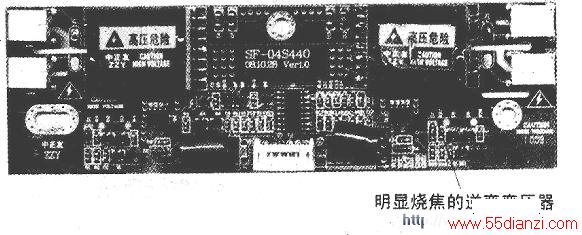

一般在升压变压器损坏后，维修时都是整体更换逆变器。
找出几块4灯管的逆变器，发现长度相差均较大，安装比较困难。如果单独在网上购买一块长度适合的逆变器，费用较高，于是考虑将原机逆变器进行修复。
在液晶产品中，逆变器是用来将直流低压电源(该机为12V)，通过DC/DC逆变电路，在开机启动期间为灯管提供高达1500V～1800V的高频启动电压，灯管点亮后，提供600V～800V的灯管正常工作电压。

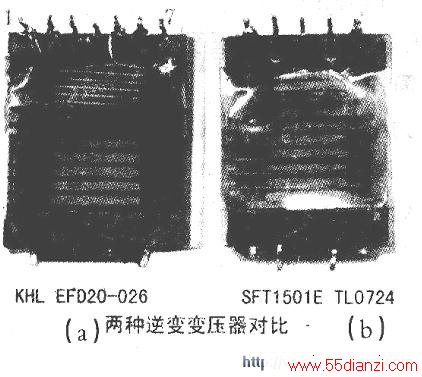

从理论上说，逆变器上的升压变压器就是一个开关变压器，只要代换的升压变压器在绕组参数上相近，就应该能够代换成功。于是拆下坏升压变压器（升压变压器型号为：KHL EFD20-026），发现其初级虽然有7个引脚，但实际只使用了1、2、5、6共4个引脚，外形结构见下图(a)。仔细观察发现这4个引脚上的铜线为两种颜色，相互间隔，①～⑤脚为一根线，②～⑥脚为一根线。并且通过电路板的铜箔可以看出，①、②和⑤、⑥脚分别并联在一起，由此断定该升压变压器初级绕组为双线并绕结构；次级绕组分成6格进行绕制，烧毁的绕组就在第一格内。
在了解了升压变压器结构之后，明白了只要将损坏的第一格内的次级绕组拆掉重新绕制即可修复，但由于次级绕组的线径太小，平时没有使用这种漆包线，加之绕组骨架很小，修复升压变压器的难度较大，只能考虑用其他升压变压器进行更换。从以前维修中更换下来的逆变器上拆下几个升压变压器．发现在长城22英寸显示器上使用的升压变压器(其型号为：SFT1501E TL0724)，和该升压变压器在绕组结构和体积上很相近，见下图(b)。这个升压变压器初级虽然只有5个引脚，且只用了第1和第5两个引脚，但采用的却是多股漆包线绞合后，再进行绕制的方法，线径并不小于前者的双线并绕。虽然两种逆变器所采用的驱动芯片不同，但都是采用12V的电源电压供电，也都是一个升压变压器带动两根灯管，所以估计两者的输出电压相差不会很大。于是将其安装在逆变器上，虽然脚位有点不合，但通过堆锡的方法轻轻松松就安装好了。

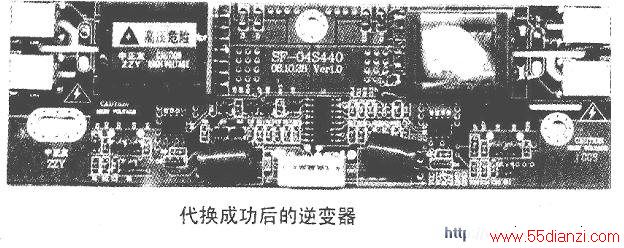

将逆变器与主板、灯管连接好后，通电试机，屏亮了，加上信号，清晰的图像出现。试着调节亮度、对比度至最大，也没有任何异常迹象。试机数小时，手摸升压变压器，几乎没有温升，说明代换已经成功。代换成功之后的逆变器参见下图。
