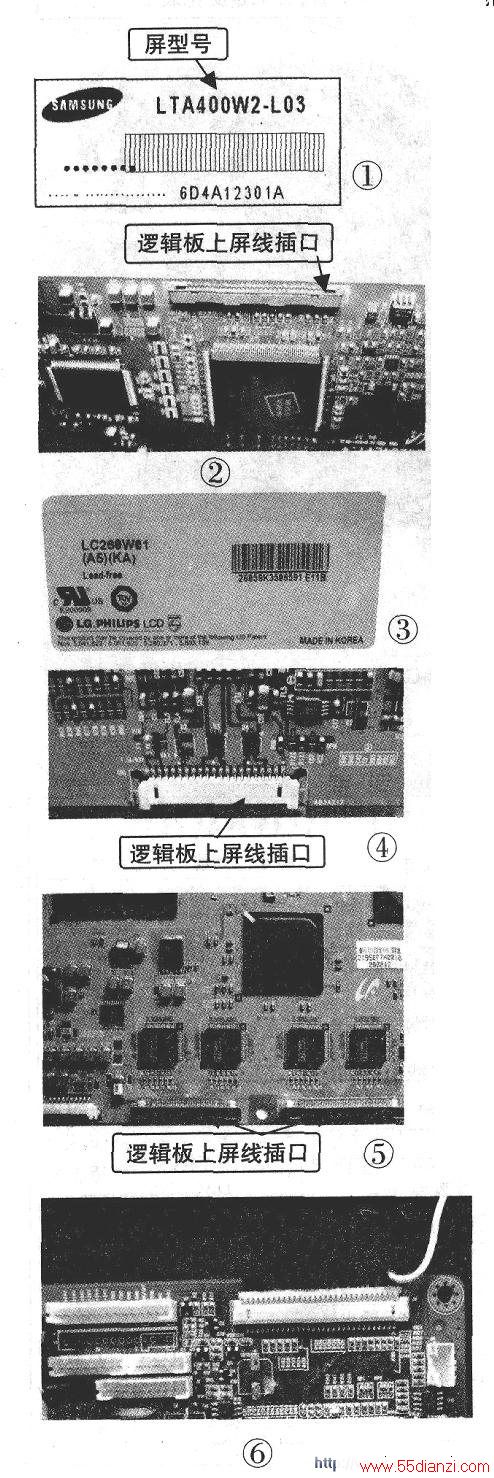

另外，上屏线与主板的接插口也有多种多样，例如长虹LS15机芯主板上的上屏线插口为30针的扁形口（常称扁口）．如图6所示：海信TLM32E29彩电的主板上屏线插口为26针插针方式，如图7所示。
综上所述，用于各型液晶彩电中的上屏线种类较多，部分上屏线外形差异较大．互换可能性极小。据不完全统计，目前用于国内液晶彩电、彩显中的上屏线有100多种，最常用的上屏线也有20多种。

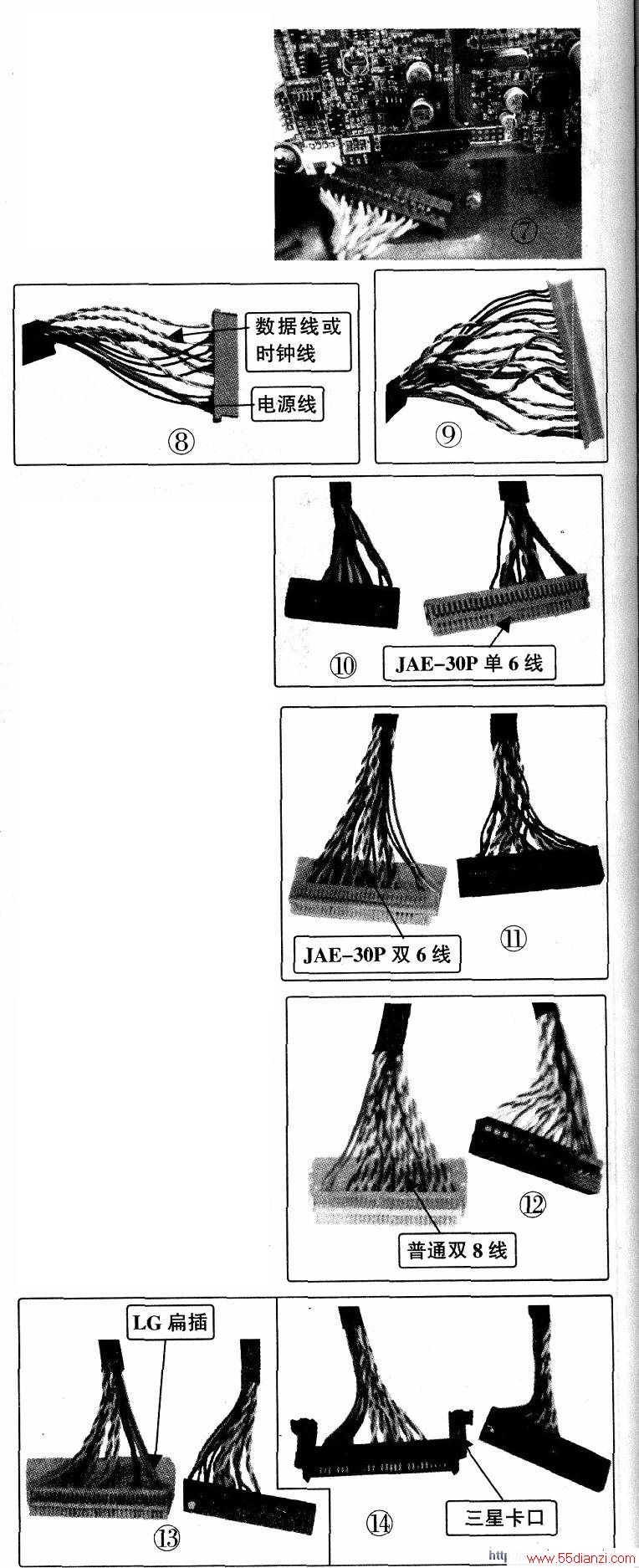

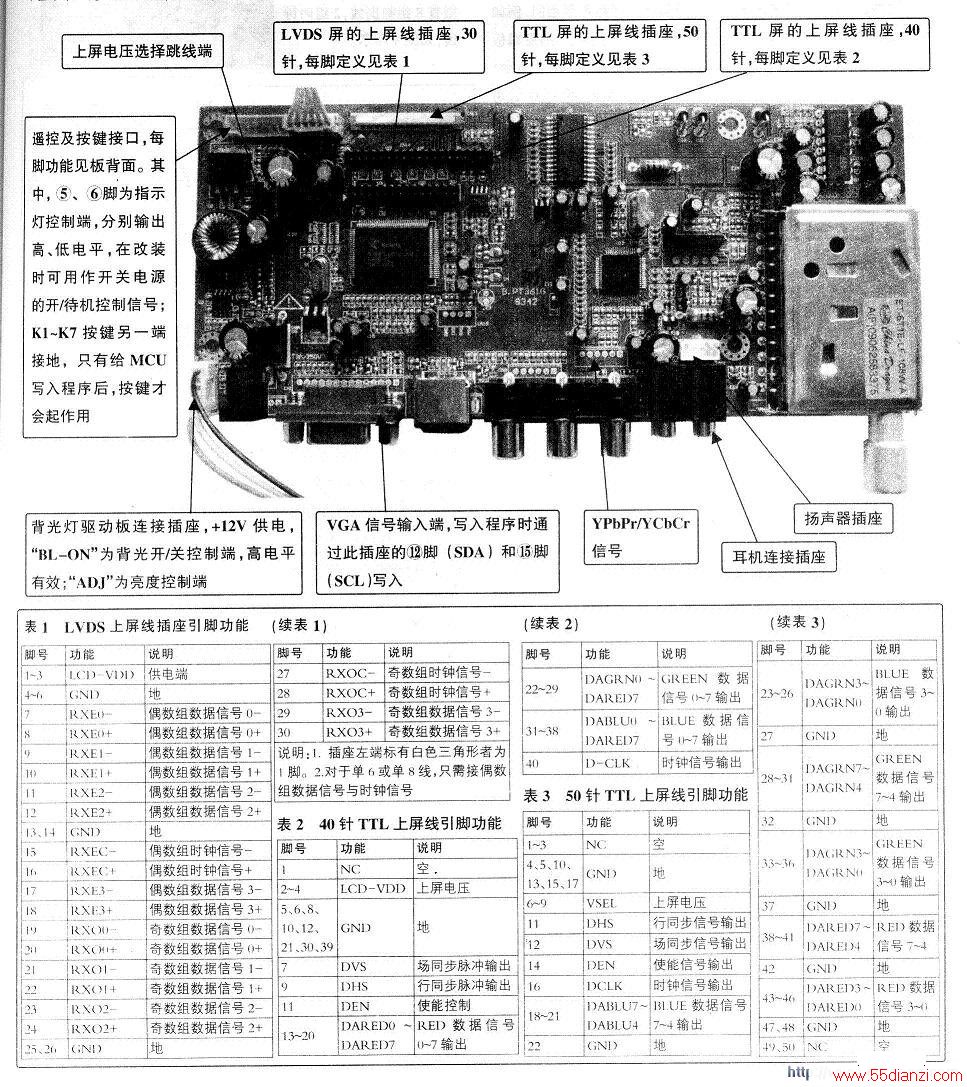

在LVDS上屏线中，包含电源线、地线、数据线与时钟线，电源线与地线均为多条单根线，数据线与时钟线均为双绞线(两根线一组)．如图8所示。常说的单6、双6、单8、双8是指数据线的条数，具体而言：“单6”是指有3组数据线．1组时钟线；“双6”是指有6组数据线，2组时钟线；“单8”是指有4组数据线．1组时钟线，见图8；“双8”是指有8组数据线，2组时钟线．如图9所示。由于在万能驱动板’
中，驱动板与上屏线的接口为30针的插针，因此与该板相配的LVDS上屏线一端均为30孔（或20孔，21~30针功能未用）设计。
为了便于选购上屏线，目前市面上均按上屏线与逻辑板相连端的插针数、数据线根数及卡口类型等参1数命名，如JAE-30P单6线、JAE-30P双6线、普通双8线、LG扁插、三星卡口等．其实物如图10~14所示。

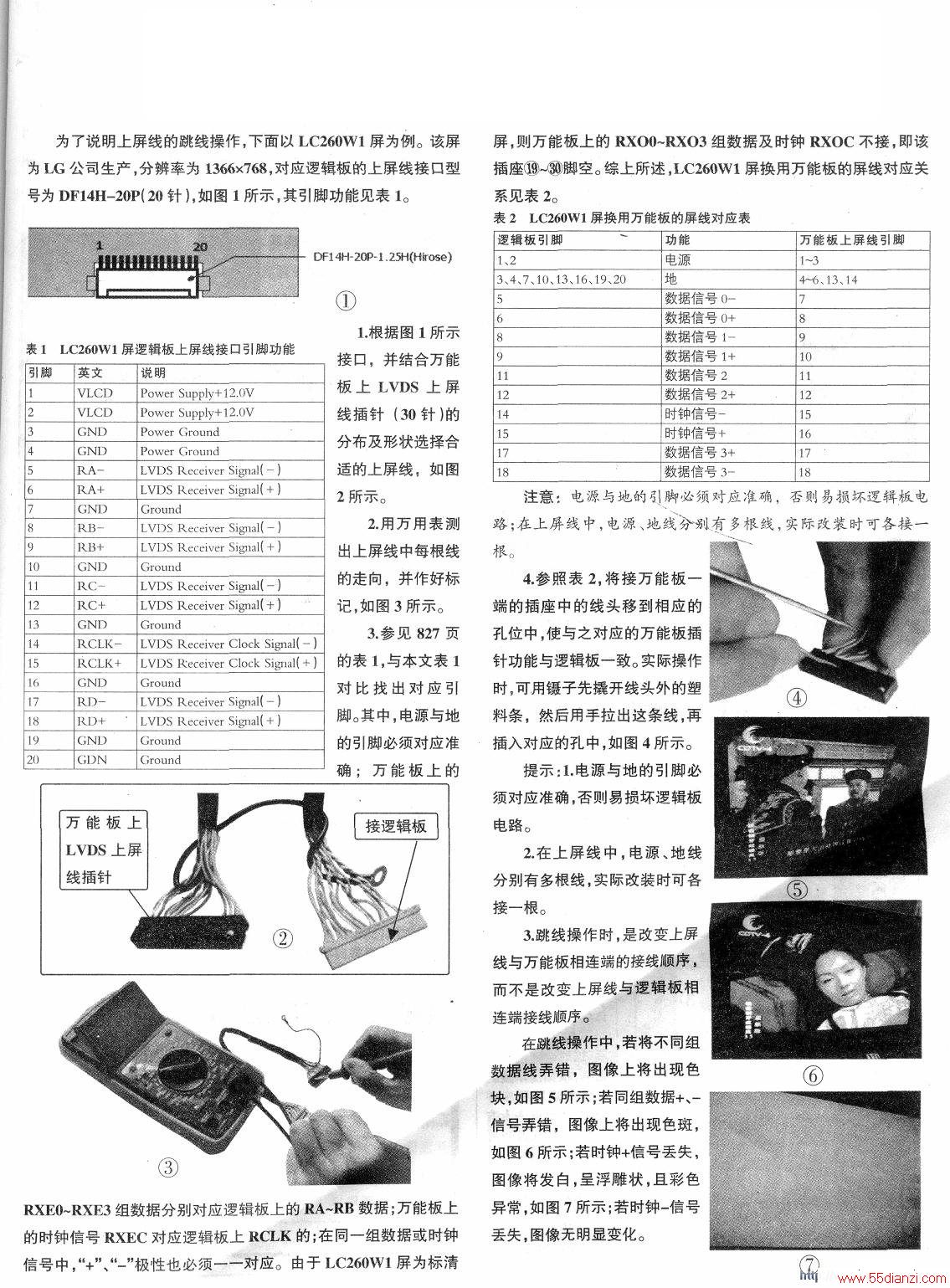

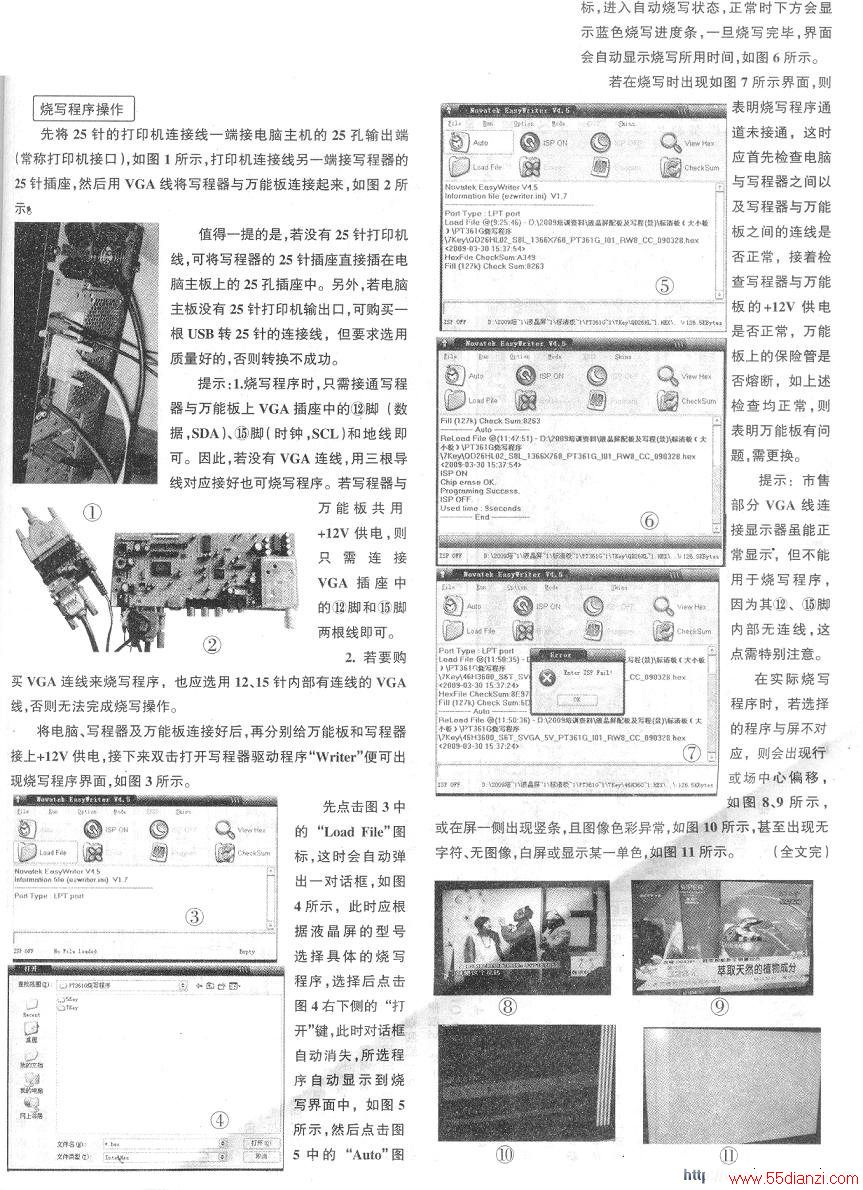

提示：在换用万能板时，原机所用上屏线是否可用，需看上屏线与信号板的接口形式，如图7所示彩电的原上屏线可用；图6所示的则不能用，这时应将上屏线一并更换。
