MOS开关管的选择及原理应用

    另外，我们再来MOS管的开关特性

    一、静态特性

    MOS管作为开关元件，同样是工作在截止或导通两种状态。由于MOS管是电压控制元件，所以主要由栅源电压uGS决定其工作状态。

    工作特性如下：

    ※ uGS<开启电压UT:MOS管工作在截止区，漏源电流iDS基本为0,输出电压uDS≈UDD,MOS管处于“断开”状态，其等效电路如下图所示。

    ※ uGS>开启电压UT:MOS管工作在导通区，漏源电流iDS=UDD/(RD+rDS)。其中，rDS为MOS管导通时的漏源电阻。输出电压UDS=UDD·rDS/(RD+rDS)，如果rDS《RD,则uDS≈0V,MOS管处于“接通”状态，其等效电路如上图(c)所示。

    二、动态特性

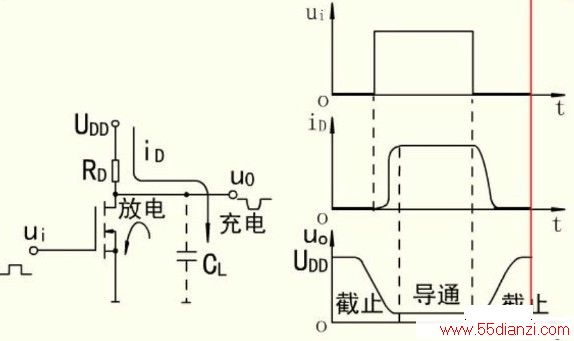

    MOS管在导通与截止两种状态发生转换时同样存在过渡过程，但其动态特性主要取决于与电路有关的杂散电容充、放电所需的时间，而管子本身导通和截止时电荷积累和消散的时间是很小的。下图 (a)和(b)分别给出了一个NMOS管组成的电路及其动态特性示意图。

    NMOS管动态特性示意图

    当输入电压ui由高变低，MOS管由导通状态转换为截止状态时，电源UDD通过RD向杂散电容CL充电，充电时间常数τ1=RDCL.所以，输出电压uo要通过一定延时才由低电平变为高电平;当输入电压ui由低变高，MOS管由截止状态转换为导通状态时，杂散电容CL上的电荷通过rDS进行放电，其放电时间常数τ2≈rDSCL.可见，输出电压Uo也要经过一定延时才能转变成低电平。但因为rDS比RD小得多，所以，由截止到导通的转换时间比由导通到截止的转换时间要短。

    由于MOS管导通时的漏源电阻rDS比晶体三极管的饱和电阻rCES要大得多，漏极外接电阻RD也比晶体管集电极电阻RC大，所以，MOS管的充、放电时间较长，使MOS管的开关速度比晶体三极管的开关速度低。不过，在CMOS电路中，由于充电电路和放电电路都是低阻电路，因此，其充、放电过程都比较快，从而使CMOS电路有较高的开关速度。
