小型断路器选型要注意脱扣器类型的选择

　　63A以下的断路器称小型断路器。小型断路器分单极、双极、三极。
　　
　　在单极与双极断路器中，脱扣器基本上都是A、B、C型，但在三极型断路器中，脱扣器类型中有A、B、C、D4种。有时，在小型断路器选型中，忽视了脱扣器类型的选择，造成了断路器误跳闸，影响正常工作。例如某建筑工地，一台7.5kW卷扬机电机，使用D247-20断路器。在使用中，电机一启动断路器就跳闸。原因是该断路器为B型脱扣器，B型脱扣器瞬动电流为额定电流4—6倍，即60A~80A。而电机的启动电流为4-7倍，即60A~105A。B20脱扣器瞬动电流在7.5kW电机的启动电流之内。所以，电机一启动就眺。跳闸的原因是脱扣器选型不当，应选D型脱扣器，即D20脱扣器。
　　
　　小型断路器型号标注：标注型号，如D247-32；在型号下，再标注脱扣器型号和电流，如C32．表示该脱扣器为C型脱扣器，脱扣器电流为32A。
　　

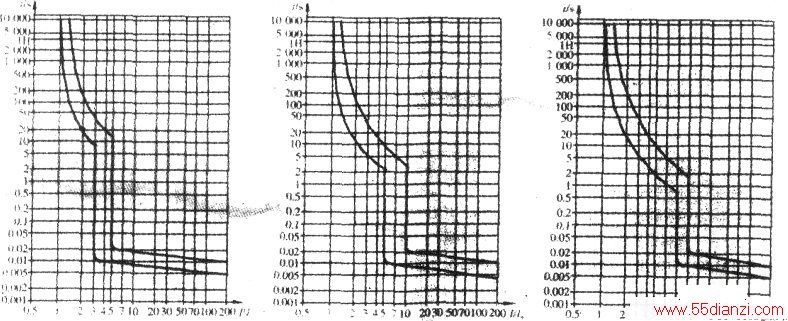

　　空气断路器眺闸电流和跳闸时间是由该断路器特性曲线所决定的。空气断路器的特性曲线包括热脱扣和电磁脱扣两部分。热脱扣是反时限曲线，一般有2条标示出范围。电磁脱扣是t=0，I=lq的两条直线标志出范围。下图是某厂小型断路器B、C、D型脱扣器的脱扣曲线图。
　　
　　从图可以看出，B型脱扣器瞬动电流为额定电流3—4倍．C型脱扣器瞬动电流为额定电流5—6倍．D型脱扣器瞬动电流为10～15倍。这三种脱扣器不但瞬动电流不一样，热脱扣器的动作时间也不一样。选取2倍的过负荷电流进行分析．B型脱扣器2倍额定电流动作时间为20s~lOOs；C型脱扣器2倍额定电流动作时间为10s~100s;D型脱扣器2倍额定电流动作时间为20s～200s。
　　
　　一般A型脱扣器用于需要快脱扣场所，如电子设备，其故障电流较低，通常在2～3倍额定电流动作。B型脱扣器用于需要较快速脱扣，且短路电流不是很大的场所，如白炽灯低感负载：C型脱扣器用于照明电气设计回路，如气体放电灯等高感照明系统。D型脱扣器适用于有很高的峰值电流的电器设备，如电动机。
