选用互补双极晶体管的电路设计

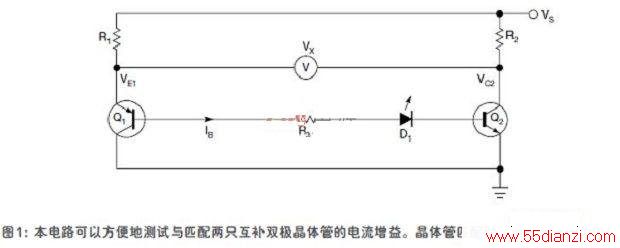

    为了给晶体管一些余量，在晶体管基极连接间引入一个额外的压降。这个压差几伏就合适，因此D1的好选择是一只蓝色LED。这只二极管帮助将Q1的基极电压(VB1)设定在大约电源电压(VS)的一半。用LED替代D1要好于使用齐纳二极管，因为它在小电流下有更锐利的拐点。此外，很多蓝色LED在不到10μA的电流下就能发光;光可以用于指示基极电流的存在，从而表示电路工作正常。式(1)决定了所需要的电源：

    一只典型蓝光LED的正向压降大约为3.5V;假设VBE1=VBE2=0.7V，则可以得到VS值约为9.8V。电阻R1设定Q1的发射极电流，用式(2)计算：

    发射极电流的选择应适合于未来晶体管的应用，因为beta值会随发射极与集电极电流而变化。当测试设备连接了匹配晶体管时(β1=β2)，R1和R2上的压降相等，电压表显示读数为0。

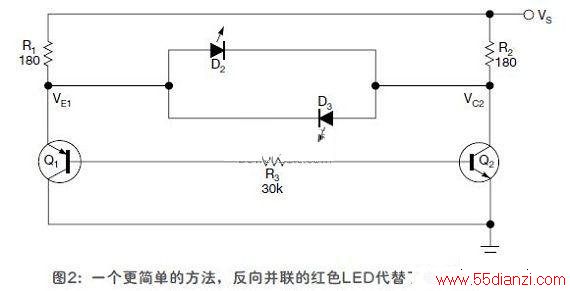

    图2中的电路有相等的功能，但采用了一种更简单的方法来表示电流的平衡。当增益匹配时，两只红色LED(D2和D3)均不发光。
