单片机的分类与选型

单片机的分类与选型

点击数:7939 次   录入时间:03-04 11:48:07   整理:http://www.55dianzi.com   元器件的选用

  AVR单片机与MCS-51等单片机相比具有下列的优点:

  (1)在相同的时钟频率下AVR运行速度最快;

  (2)芯片内置的Flsah、EEPROM、SRAM容量较大;(3)所有型号都支持ISP编程;

  (4)多种频率的内部RC振荡器、上电自动复位、看门狗、启动延时等功能,零外围电路也可以工作;(5)每个I/O口都可以设置方向,当输出口使用时以推挽驱动的方式输出高、低电平,驱动能力强,使得I/0口资源灵活、功能强大、可充分利用;(6)内部资源丰富,一般都集成有A/D;PWM;SPI、USART、TWI、12C通信口;丰富的中断源等;(7)AVR单片机片内具备多种独立的时钟分频器,分别供URAT、IIC、SPI、定时器使用。

  (8)保密性能好,具有不可破解的位加密锁LockBit技术,保密位单元深藏于芯片内部,无法用电子显微镜看到。

  AVR单片机系列齐全,可适用于各种不同场合的要求。AVR单片机有3个档次:

  (1)低档Tiny系列AVR单片机,主要型号有Tinyll/12/13/15/26/28等;(2)中档AT90S系列AVR单片机,主要型号有AT90S1200/2313/8515/8535等,这类产品已被Atmel公司宣布为到期产品,有的被转型到ATmega系列中(3)高档ATmega系列AVR单片机,主要型号有ATmega8/16/32/64/128以及ATmega8515/8535等。常用的AVR单片机选型表见表20。

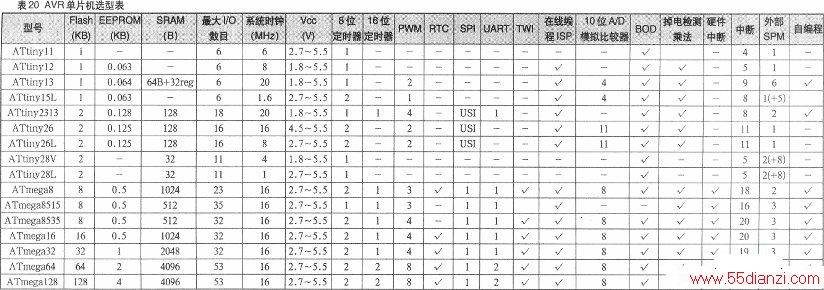

AVR单片机选型表

  AVR单片机的开发工具常用的有AVR-Studio和ICC-AVR,前者只支持汇编的开发调试,后者是C编译器。

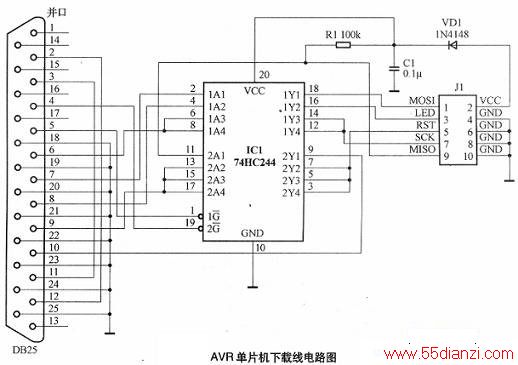

下载线电路

  AVR单片机支持ISP下载,上图是下载线电路,上位机软件可使用PonyProg2000。4.Motorola单片机Motorola是世界上最大的单片机厂商。从M6800开始,开发了广泛的品种,4位、8位、16位、32位的单片机都能生产,其中8位机典型的代表有:M68HC05、M68HC08系列。Motorola单片机的特点之一是在同样的速度下所用的时钟频率较Intel类单片机低得多,因而使得高频噪声低,抗干扰能力强,更适合于工控领域及恶劣的环境。

  新一代8位单片机M68HC08采用了0.35μm工艺,具有价格低、速度快(8MHz总线速度)功能强和功耗低等优点。特别是带有闪速FLASH存储器的单片机具有更高的性能价格比,将会成为MOTOROLA最主要的8位单片机。M68HC08单片机与M68HC05单片机的功能向上兼容。

  因Motorola资料比较少,由于Motorola公司提供的开发工具及配套编程器价格昂贵,初学者难以承担。大部分通用编程器不支持Motorola单片机,所以在单片机爱好者和初级开发人员中使用并不多。

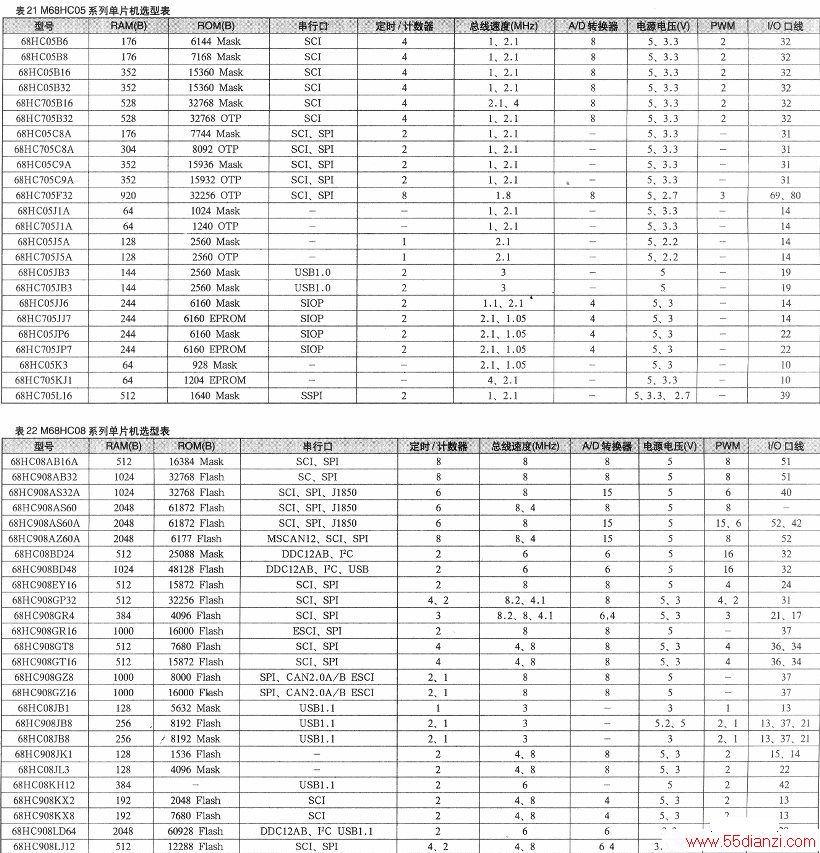

  常用的M68HC05、M68HC08系列的单片机选型表分别见表21和表22。

54
