通常开关转换型LED恒流驱动IC在MOSFET管关断期间传导电流,所选择二极管反向耐压要针对线路最高输出电压脉冲值来确定,要大于这个值。二极管的正向电流不必与开关电流限值相等。流经二极管的平均电流是IF是开关占空比的一个函数,因此应选择一个正向电流IF=I(1-D)的二极管。通常二极管在功率开关断开时传导电流,占空比通常小于50%,选择电流值与驱动电流相等即可。如果需要采用PWM调节灰度,则需要考虑PWM低电平期间来自输出的二极管泄漏(尤其在热点上),这一点或许也很重要。
升压型转换器中的输出二极管在开关管关断期间流过电流,二极管要承受反向电压等于稳压器输出电压。正常的工作电流等于负载电流,峰值电流等于电感峰值电流。
二极管的平均电流为
二极管消耗功率为

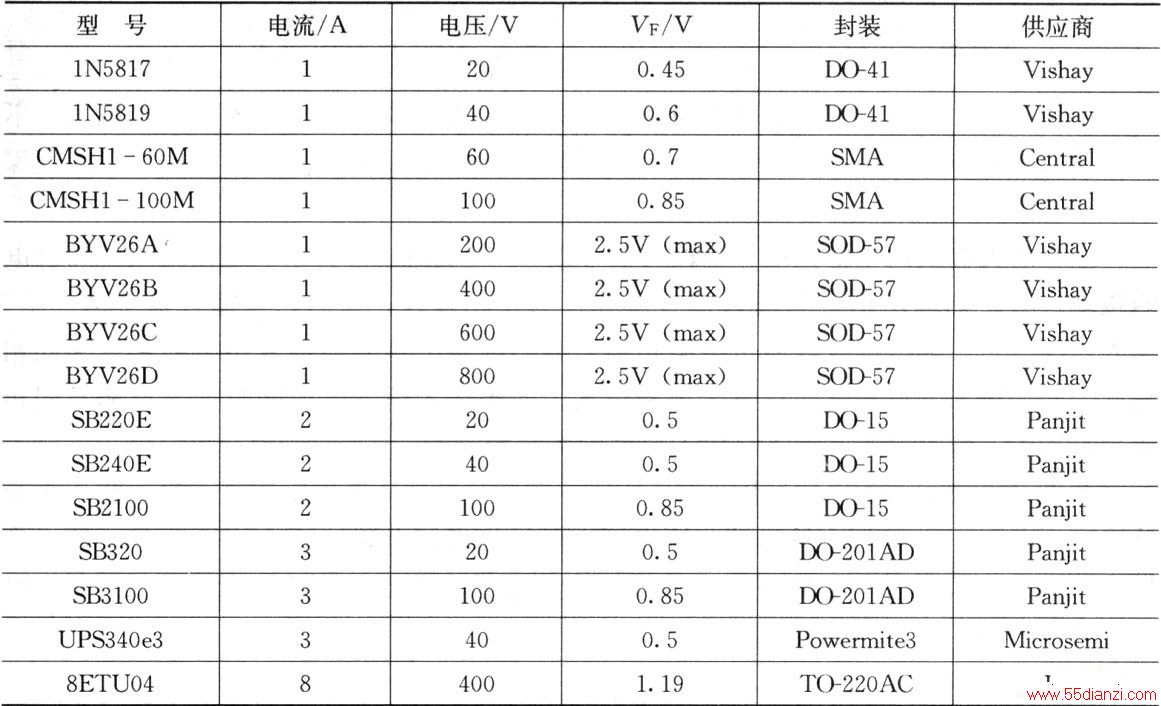

保持较短的二极管引线长度并遵循正确的开关节点布局,以免振铃过大和功耗增大。耐压不是越高越好,主要是要合适,高耐压肖特基二极管VF值也会高些,功耗会大,价格也会高。相对耐压低、电流大的型号,VF值会低些,成本也会稍有增加,没有成本压力时可以考虑。下表是经常使用的二极管。
