然而，过去的输入滤波电路中有时会包括一些与桥式整流器并联的电容，用来抑制低频输入电压整流所造成的任何高频波形。

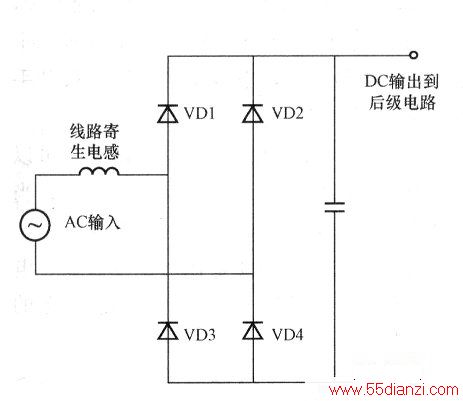

如果在桥式整流器中使用快速恢复二极管，就无需使用这些电容了。当这些二极管之间的电压开始反向时，它们的恢复速度非常快（见下图）。这样通过降低随后的高频关断剧变以及EMI，可以降低AC输入线中的杂散线路电感激励。由于两个二极管可以在每半个周期中实现导通，因此4个二极管中只需要两个是快速恢复类型即可。
同样，在每半个周期进行导通的两个二极管中，只需要其中一个二极管具有快速恢复特性即可（VD1、VD2就采用了快恢复二极管，而VD3、VD4仍为普通整流二极管）。
