美国美信公司低压IC选型指南

      这篇关于低压IC的文章讨论了多种型号的低压IC，其中包括：电压调节器、数据转换器、运算放大器、电流监测器、比较器、微处理器监控电路、电压基准、模拟开关以及数据收发器。此外，本文还讨论了关于省电以及低压系统管理的相关信息。


    引言

      低压器件大多用于对尺寸、重量、功耗要求苛刻的场合，例如：PDA、手机及其它电池供电的便携设备。低压器件同样也适合交流电供电设备，因为低电压带来的低功耗允许设备使用更小的电源、散热器和风扇。

      Maxim的产品线涵盖了许多低压IC，包括：运算放大器、比较器、微处理器监控电路、接口、数据转换器、模拟开关和复用器、电压基准、DC-DC转换器、数字电位器以及实时时钟等时钟芯片。

      本文涉及上述多个模拟IC产品线的器件，能够从根本上降低工作电流，以下讨论了与低压工作相关的问题，提供了从5V电源产生更低电压的方案。表1给出了Maxim的1.8V、2.5V、3.0V和3.3V供电IC的选型表。

表1. Maxim低压器件选型表

Category 1.8V 2.5V 3V 3.3V µP Supervisors MAX6326 MAX6742 MAX6745 MAX6745 A/D Converters MAX1122 MAX1462 MAX1115 MAX1144 Analog Switches MAX4695 MAX4644 MAX4653 MAX4592 Charge-Pump Voltage Converters — MAX619 MAX1673 MAX1730 Inductor-Based, Step-Up Regulators MAX1687 MAX1706 MAX1678 MAX1709 Inductor-Based, Step-Down Regulators MAX1928 MAX1928 MAX1921 MAX1921 Comparators, Fast LMX331 MAX997 MAX997 MAX997 Comparators, Low Current MAX9020 MAX9020 MAX9020 MAX9020 Comparators, Low Offset MAX966 MAX997 MAX997 MAX997 D/A Converters MAX5522 MAX5523 MAX5811 MAX5355 Digital Pots — DS4301 MAX5408 MAX5408 Linear Regulators MAX1589 MAX1818 MAX1589 MAX1818 Multiplexers MAX4638 MAX4638 MAX4639 MAX4701 Op Amps, Fast MAX4291 MAX410 MAX4489 MAX4489 Op Amps, Low Current MAX4036 MAX4036 MAX4036 MAX4036 Op Amps, Low Offset MAX480 MAX4236A MAX4238 MAX4238 Real-Time CLOCks DS1375 DS1375 DS1375 DS1375 References MAX6018A MAX6029 MAX6029 MAX6029 RS-232 MAX218 MAX3381E MAX3322E MAX3232E RS-485 — MAX3471 MAX3471 MAX3076E USB MAX3453 MAX3453 MAX3453 MAX3453



低压工作降低功耗

将系统电源从5V降至一个更低电压可以大大节省系统功耗。对于阻性和容性负载，所节省的功耗与电压的平方成正比；对于恒流负载，例如基准、运算放大器，所节省的功耗与电压成线性比例；对于恒功率负载，例如：硬盘，降低电源电压不会节省功耗，但它要求器件工作在更低的输入电压。表2归纳了低压系统与5V供电系统的功率对照。

表2. 低压系统与5V供电系统的功率对照

Load Type Power-Savings
Formula Power Savings Compared to 5V (%) 1.8V
Operation 2.5V
Operation 3V
Operation 3.3V
Operation Resistive (1 - (V / 5)²) x 100 87 75 64 56 CaPACitive (1 - (V / 5)²) x 100 87 75 64 56 Constant Current (V / 5) x 100 64 50 40 34



      稳压源

      关于电压调节器的一般信息

      Maxim提供多种稳压器，能够产生低电源电压或者将一个低压转换到另一低压，其中包括：低压差线性稳压器、开关电容电荷泵转换器和基于电感的开关电源。

      低压差线性稳压器(LDO)使用简单，要求输入电压高于输出电压，能够提供最高4A的输出电流。LDO具有极低噪声，价格低于开关电源。但是，如果输入电压上升，这些器件会消耗更大功率(产生更多热量)。当然，在输入电压和输出电压差别不大的场合，线性稳压器可以提供较高效率(效率正比于V_OUT/V_IN)。

      电荷泵能够将一个直流电压提升到更高水平，或对输入电压进行反相。它通过电容储存能量，提供小尺寸、低成本的DC-DC转换电路。然而，这类器件的输出电流通常低于0.75A，仅限于低功率场合应用。

      基于电感的开关调节器能够支持低功率和大功率的DC-DC转换，既可以升压(boost)，也可以降压(buck)。Maxim的boost转换器能够提供高达4A的输出电流，buck转换器可以提供高达60A的输出电流。



      低压差线性稳压器

      线性稳压器要求输入电压高于输出电压。所需要的输入电压与输出电压的最小差值称为压差。新型线性稳压器比早期的线性稳压器(如LM7905)具有更低压差，因此，称其为低压差线性稳压器或LDO。Maxim提供众多类型的LDO，正压输出可低至0.75V (预置电压)，也可以调节到0.5V。另外，我们还提供负压输出的LDO，输出电压范围为-2.5V至-5V。

      利用LDO实现低压转换既经济又简单，MAX1589 LDO系列产品使用简单，提供0.75V至3.0V的预置输出电压，500mA满载输出条件下，压差低至0.175V。MAX1818 LDO系列产品同样提供0.75V至3.0V的预置输出电压，输出电流可达500mA，输出电压可以调节到最低1.25V，500mA满载输出条件下，压差可以低至0.12V。

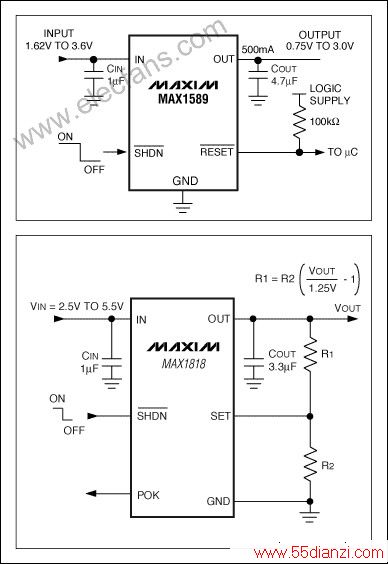

图1. MAX1589 500mA LDO提供0.75V、1.0V、1.3V、1.5V、2.5V和3.0V预置输出电压；MAX1818 500mA LDO提供1.5V、1.8V、2.0V、2.5V、3.0V和5.0V预置输出电压，可调节输出电压范围为1.25V至5V。

      MAX8510 LDO系列产品集成了便携设备所要求的一些重要功能：小尺寸(SC70)、低压差(在120mA时为120mV)、低电源电流(90µA，最大值)。MAX8510/MAX8511可以提供多种预置输出电压，输出范围为1.5V至4.5V；MAX8512的输出电压可以通过外部电阻调节。



      电荷泵电压转换器

      对于低电流应用，将3V电压转换到5V输出最简单的方案是基于电容的电荷泵(图2)。工业标准的7660和大多数其它型号的电荷泵不能提供稳压输出V_OUT，而MAX619内置模拟基准和误差放大器，该误差放大器输出控制一组连接至外部电容的内部开关。开关电容网络可以实现V_IN的倍压或三倍压，MAX619通过切换不同的工作模式，最终获得稳定的输出电压。以下电路能够在2V至3.6V输入下产生5V ±4%的输出电压，电流可达20mA。对于3.0V至3.6V输入，输出电流可以达到50mA。

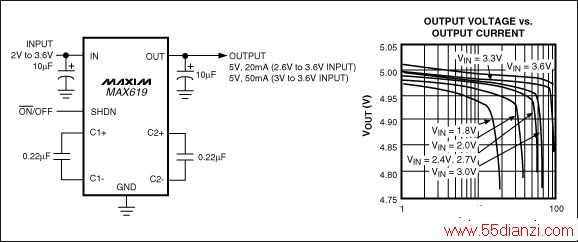

图2. 仅占用不到0.1in²的电路板尺寸，MAX619稳压型电荷泵转换器能够从2V至3.6V输入产生5V ±4%输出，电流可达20mA；3V至3.6V输入时，电流可达50mA。

      MAX5008是稳压型5V USB电荷泵，可以从低至2.9V的输入电压提供高达125mA的输出电流，非常适合3.0V或3.3V供电的USB主设备。

      处理双极性信号的系统通常需要一路负压供电，必要时可以使用本地供电，MAX889等电荷泵反相器是一种便捷的选择。

www.55dianzi.com

基于电感的开关调节器

开关调节器提供单路或多路输出，可以采用脉冲频率调制(PFM)、脉冲宽度调制(PWM)，也可以同时采用这两种工作模式，具体取决于对输出功率的要求。PFM控制机制在轻载下可以获得较高效率，静态电流可低至10&mICro;A。PWM架构功耗较大，但其固定频率工作方式有助于降低噪声和EMI。有些转换器可以根据控制信号或负载电流的大小在这两种控制方式之间切换工作模式。

LDO在较低压差(V_IN - V_OUT)应用场合能够获得较高效率，但在多数应用中，输入电压明显高于输出电压。这种情况下，需要使用降压型开关调节器。收音机、手机等RF应用中，可以选择开关电源，但须注意避免在敏感的IF频段引入干扰噪声。

对于RF应用，一个理想的选择是MAX1684开关调节器。这款器件能够从4V至12V输入产生3.3V、1A输出，效率可达97%。内置300kHz振荡器和MOSFET，简单易用。

为了满足低电压、低功耗IC的需求，可以选择高效的buck调节器升级现有的逻辑板。这些电路板通常提供3.3V电源，但需要1.8V电源为新的低压逻辑电路供电。利用线性稳压器可以方便地把3.3V电压转换成1.8V，但当负载电流较大时会消耗较大功率，这在许多应用中是无法接受的。例如，需要2A输出电流时，线性稳压器的功耗将达到3W，需要加装散热片。此时，MAX1830高效率开关电源(图3
