(2)触发能力和关断能力的检测：可关断晶闸管触发能力的检测方法与普通晶闸管相同。检测门极关断晶闸管的关断能力时，可先按检测触发能力的方法使晶闸管处于导通状态，即用万用表R×1档，黑表笔接阳极A，红表笔接阴极K，测得电阻值为无穷大。再将A极与门极G短路，给G极加上正向触发信号时，晶闸管被触发导通，其A、K极间电阻值由无穷大变为低阻状态。断开A极与G极的短路点后，晶闸管维持低阻导通状
态，说明其触发能力正常。再在晶闸管的门极G与阳极A之间加上反向触发信号，若此时A极与K极间电阻值由低阻值变为无穷大，则说明晶闸管的关断能力正常，图7是关断能力的检测示意图。

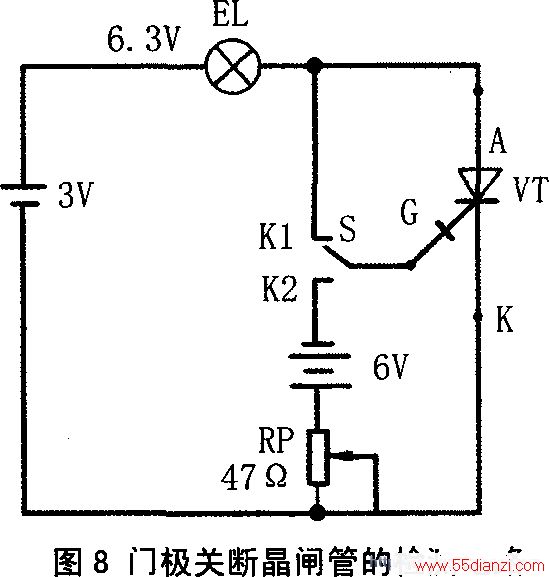

也可以用图8所示电路来检测门极关断晶闸管的触发能力和关断能力。电路中，EL为6．3 V指示灯(小电珠)，S为转换开关，VT为被测晶闸管。当开关S关断时，晶闸管不导通，指示灯不亮。将开关S的K1触点接通时，为G极加上正向触发信号，指示灯亮，说明晶闸管已被触发导通。若将开关S断开，指示灯维持发光，则说明晶闸管的触发 能力正常。若将开关s的K2触点接通，为G极加上反向 触发信号，指示灯熄灭，则说明晶闸管的关断能力正常。
图9是温控晶闸管的测试电路。电路中，R是分流 电阻，用来设定晶闸管VT的开关温度，其阻值越小，开 关温度设置值就越高。c为抗干扰电容，可防止晶闸管 vT误触发。HL为6．3 v指示灯(小电珠)，S为电源开关。
接通电源开关s后，晶闸管VT不导通，指示灯HL不亮。用电吹风“热风档”给晶闸管VT加温，当其温度达到设定温度值时，指示灯亮，说明晶闸管VT已被触发导通。若再用电吹风“冷风”档给晶闸管VT降温(或待其自然冷却)至一定温度值时，指示灯能熄灭，则说明该晶闸管性能良好。若接通电源开关后指示灯即亮或给晶闸管加温后指示灯不亮，或给晶闸管降温后指示灯不熄灭，则是被测晶闸管击穿或性能不良。
也可用图lO中电路对光控晶闸管进行测量。接通电源开关S，用手电筒照射晶闸管VT的受光窗口。为其加上触发光源(大功率光控晶闸管自带光源，只要将其光缆中的发光二极管或半导体激光器加上工作电压即可，不用外加光源)后，指示灯EL应点亮，撤离光源后指示灯EL应维持发光。
若接通电源开关S后(尚未加光源)，指示灯FL即点亮，则说明被测晶闸管已击穿短路。若接通电源开关、并加上触发光源后，指示灯EL仍不亮，在被测晶闸管电极连接正 确的情况下，则是该晶闸管内部损坏。若加上触发光源后，指示灯发光，但取消光源后指示灯即熄灭，则说明该晶闸管触发性能不良。
(2)判断其好坏：用万用表R×1 kΩ档测量BTG晶闸管各电极之间的正、反向电阻值。正常时，阳极A与阴极K之间的正、反向电阻均为无穷大；阳极A与门极G之间的正向电阻值(指黑表笔接A极时)为几百欧姆至几千欧姆，反向电阻值为无穷大。若测得某两极之间的正、反向电阻值均很小，则说明该晶闸管已短路损坏。
(3)触发能力检测：将万用表置于R×1 Ω档，黑表笔接阳极A，红表笔接阴极K，测得阻值应为无穷大。然后用手指触摸门极G，给其加一个人体感应信号，若此时A、K极之间的电阻值由无穷大变为低阻值(数欧姆)，则说明晶闸管的触发能力良好。否则说明此晶闸管的性能不良。
