贴片稳压二极管

　　贴片稳压二极管从外形、颜色和封装形式上，乃至从电路板上元件的序号标注上，和测量时正、反向电阻特性，都“酷似”贴片二极管，区分二者，确实需要下点功夫。
　　
　　稳压二极管的三个重要参数值，即稳压值Vz、最大工作电流10和最大耗散功率PD。可以依据这3种参数选用代换元件。贴片稳压二极管的稳压范围一般为3—30V．功率为0.3—1W，体积大，功率值也大。
　　
　　1)稳压二极管的稳压值的数字+字母标注法：如SV1．稳压值是5.1V;2)数字加色带标注法：色带表示二极管的极性（负极），数字表示稳压值。如15，稳压值是15V。3）稳压值的色环标注法（仅供参考，须查证产品资料落实）。一般为2色环或3色环标注法，色环所对应数值同电阻色环标注法。用于玻璃体圆柱体的贴片稳压二极管，靠近负极的为第一色环，是10位数，第2道色环是个位数，第3道色环为小数点后数值。
　　
　　如棕黑黄，是10.4V的稳压二极管。（注意，有些稳压二极管，色环其实是颜色代码，其稳压值须查相关产品资料或上电验证）。4）从电路结构判断是稳压管，如下图所示：

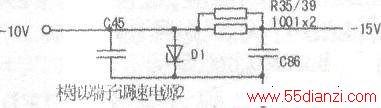

　　这是一个控制端子的-IOV辅助电源电路，从开关电源来的-15V，经限流电阻R35/39和10V稳压二极管稳压后，取得-10V辅助电源，用于外接电位器进行调速，从电路构成、控制端子上的-10V标注等判断，D1器件应该是10稳压二极管器件。
　　
　　这是一个控制端子的IOV辅助电源电路，从开关电源来的15V，经R、D降压，取得10V辅助电源。从电路构成、控制端子上的10V标注等判断，ZD1器件应该是稳压二极管，而且稳压值是10V。
　　
　　5)准确的测量方法。用提供外加电源，串接限流电阻的方法，可以准确测知元件是否为稳压二极管，及稳压值，这种方法，在线（电路板停电状态）和离线测量，都比较准确，因为R的限流作用。也不会损坏电路板上其它的元件。稳压管的判断和测量电路见下图所示。接通电路，测量稳压管ZD两端的电压值，若低于供电电源值，说明稳压二极管处于反向击穿状态，测量值即为稳压值，若等于电源电压，所测器件可能为二极管。
　　
　　选合适的R值，使流过被测元件的电流值在2～10mA以内，一般不会损坏测量元件。为了使测试范围宽一些，可提高电源电压的值。但用于变频器控制电路的稳压管，其稳压值一般不超过24V，选用24～30V直流电源就可以了。
　　

　　6)从相同电路结构判断元件类型和稳压值。在线（上电）测量得到稳压管的稳压值如下图所示。
　　

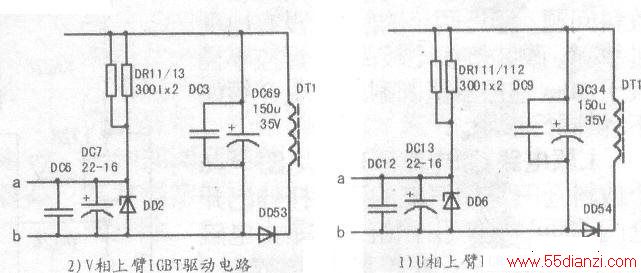

　　图中电路，是变频器ICBT驱动lC的供电电源，多路供电电路是相同的。当DD2损坏时，上电后测量2)电路中a、b两点之间的电压值，可以得知DD6的稳压值，从而得知DD2稳压二极管的参数，并找到代换器件。
